Pompe de caldura, sisteme si solutii

Tipuri de pompe de caldura Wolf, fabricate in Mainburg Germania:- Pompa de caldura sol-apa BWS-1 cu puteri de 6/8/10/12/16 kW;- Pompa de caldura aer-apa BWL-1-A pentru montaj ext. cu puteri de 8/10/12/14 kW;

- Pompa de caldura aer-apa BWL-1-I pentru montaj int. cu puteri de 8/10/12/14 kW;

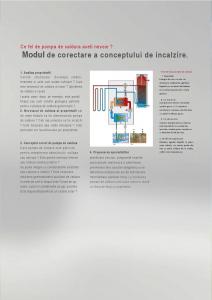

Principiul de functionare al pompei de caldura:

Caldura este extrasa din sol sau aer prin intermediul unui circuit avand ca agent termic antigel. Aceasta caldura este cedata in vaporizator (schimbator de caldura) agentului frigorific din pompa de caldura, care avand punctul de fierbere foarte scazut, vaporizeaza, devenind gaz. Urmatoarea componenta esentiala este compresorul tip scroll ce comprima vaporii de agent frigorific, crescandu-le presiunea si implicit caldura la aprox. 90 grC, suficienta pentru a incalzi agentul termic apa in condensator (schimbator de caldura) la o temperatura de aprox. 60 grC. Dupa acest proces vaporii de agent frigorific se racesc, trec prin ventilul de expansiune, unde revin la starea initiala lichida si procesul se reia din nou in vaporizator. COP = coeficientul de performanta, ce reprezinta raportul dintre energia termica produsa si 1 kW de energie electrica consumata.

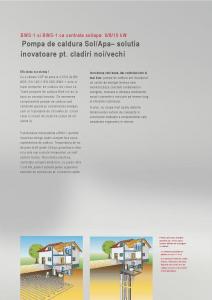

Pompa de caldura sol-apa. Caldura pamantului.

Pompa de caldura sol-apa este o pompa foarte raspandita comparativ cu cea apa-apa. Sursa rece o reprezinta caldura solara acumulata in straturile superioare ale Pamantului. Incepand de la o anumita distanta in sol (aprox. 15m), temperatura ramane relativ constanta. La fiecare 30m in adancime temperatura crescand doar cu un grad Celsius.

Pompe de caldura cu captatoare plane

Un astfel de sistem se poate folosi in situatia in care dispunem de spatiu suficient in jurul cladirii pe care dorim sa o incalzim cu o pompa de caldura. Necesarul de spatiu exterior este dublu fata de suprafata incalzita (la o inaltime de max 3m). Spatiul se micsoreaza proportional cu imbunatatirea anvelopei termice a cladirii. Materialul din care sunt realizate captatoarele este polietilena. Circuitul se ingroapa la 1-1.5m in sol, suprafata de pamant superioara captatoarelor putand fi cultivata. Circuitul captatoarelor este umplut cu solutie antigel.

Pompe cu sonde de adancime (sau verticale)

Sistemul se preteaza acolo unde exista spatiu suficient in jurul constructiei. La dimensionarea sondelor se tine cont si de calitatea solului. Practic, daca nu exista prevederi legale speciale, forajele se pot executa pana la 250m. In general sondele de adancime se foreaza la 100m, iar in cazul in care nu exista conditii la 50m. Distanta dintre sonde este de minim 7 m. Sistemul cu sonde verticale are acelasi principiu la baza cu cel al captatoarelor plane.

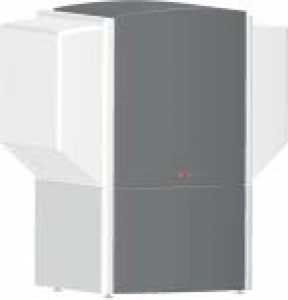

Pompa de caldura aer-apa. Caldura aerului.

Cu toate ca pompa de caldura aer-apa are cel mai scazut COP dintre toate pompele la care facem referire, ea este, alaturi de pompa de caldura sol-apa, una dintre cele mai vandute din Europa. Sistemul aer-apa este un sistem relativ simplu de montat si nu necesita lucrari speciale de amenajare, precum foraje sau excavari.
