Celule Electrice de Medie Tensiune pentru Postul de Transformare

Celule Electrice de Medie Tensiune pentru Postul de Transformare - CIPT

7,2 - 12 - 24 kV -- max. 1250 A



DESTINATIE:

In Posturi de Transformare



EXECUTIE:

- compacta

- de interior (N3)

- intreruptoare

  - cu 3 poli, pe adancime

  - SF6 sau VID

- izolare in aer

- optional, separator in SF6

- relee de protectie

- compartimentare (MT, JT, bare generale)

- interblocari mecanice si electrice



DIMENSIUNI (H x L x A):  1900 x (750 - 900) x 1250 mm



CARACTERISTICI TEHNICE:

Tensiune nominala (kV) 7,2 12 24

Tensiune de serviciu (kV) 6 10 20

Tensiune nominala tinere la impuls de trasnet

- izolatia: faza – pamant/ faza – faza

Nivel 1 / Nivel 2 (kV max.) 40/60 60/75 95/125

- izolatia nivelului de separare

Nivel 1/ Nivel 2 (kV max.) 46/70 70/85 110/145

Tensiunea nominala de tinere la incercarea la 50Hz

- izolatia: faza – pamant/ faza – faza (kVef) 20 28 50

- izolatia intervalului de separare (kVef) 23 32 60

Curent nominal (A) pana la 1250

Curent limita termic timp de 1 sec. (kA) pana la 20

Curent limita dinamic (kA max.) pana la 50

Frecventa nominala (Hz) 50 – 60

Grad de protectie IP 3X

Clasa seismica (IP nr. 1/1984-IPEC) II



CONDITII de MEDIU:

 - zona climatica “N” sau “T” STAS 6535-83, categoria de exploatare 3, conform STAS 6692-83

- temperatura mediului ambiant: -15 - +50°

- temperatura medie in 24 ore: max. 35°C

- umiditatea relativa a mediului ambiant: max 80% la 20 C

- altitudinea de utilizare recomandata: max 1000 m

- gradul de agresivitate al atmosferei: normal (STAS 7222-90)

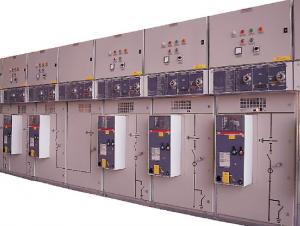

Galerie foto Celule Electrice de Medie Tensiune pentru Postul de Transformare
Celule Electrice de Medie Tensiune pentru Postul de Transformare
