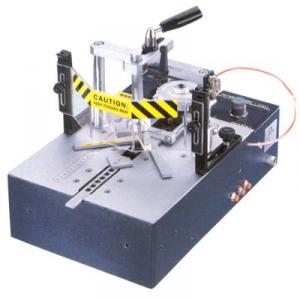

MASINI DE FACUT RAME - Minigraf M3

MASINI DE FACUT RAME - Minigraf M3

Date tehnice

• Inaltimea profilului (min - max) - 6 - 80 mm

• Latimea profilului (min - max) - 6 - 80 mm

• Capacitate incarcator capse - 220

• Inaltime capse - 7-10-15 mm

• Capse la cerere - 3-4-5-12 mm

• Presiune aer comprimat - 3 - 6 Bari

• Consum de aer - 3,5 Nm3 la 5 Bari

• Greutate - 32 kg

• Inaltimea mesei de lucru - 130 mm

• Dim. Exterioare - 4480x300x300 mm

Este o masina de asamblat pneumatica de masa pentru imbinat rame si este realizata pentru asamblarea oricarui tip de rama. Este indicata in mod particular pentru atelierele mici de rame.

Simplitatea constructiei si usurinta utilizarii ii da posibilitatea de a aexecuta cu absoluta precizie orice tip de rama utilizand capse din otel ALFAGRAF cu "Efect de Tractiune" disponibile in diverse marimi.

MINIGRAF 3 este printe altele echipata cu un dispozitiv de blocare orizontal si are un effect bun de inchidere a colturilor.

Masina este echipata cu:- sistem de blocare pneumatic a ramelor cu un bun efecte de inchiedere a colturilor si introducerea capselor in diverse pozitii.- tampoane magnetice de diferite forme, pentru a fi schimbate rapid, asigurand fixarea corecta a oricarui tip de profil.- pedala de actionare cu comanda dubla, asigurand blocarea profilului si introducerea capsei.- avansul pneumatic a magaziei de capse pentru o incarcare rapida.- distantiere pentru introducerea capselor de diferite dimensiuni : 7, 10, 15mm.

Dotata cu un sistem robust de expulzare a capselor duce la folosirea pentru un termen indelungat.

Produsa in 10.000 de exemplare este masina cea mai folosita.

Accesorii la cerere:- Dispozitiv de blocare cu diferite presiuni pentru diverse profile- Distantiere pentru capse de 3, 4, 5 si 12mm- Suport metallic pentru podea- Prelungitoare ale spatiului de lucru- Echere speciale pentru hexagoane si octagoane- Echere oscilante gradate- Grup de filter de reductie si lubrefiere.

La cerere este disponibila si versiunea MINIGRAF 2 care difera (de MINIGRAF 3) prin absenta sistemulei de blocare orizontala si a AFC.
