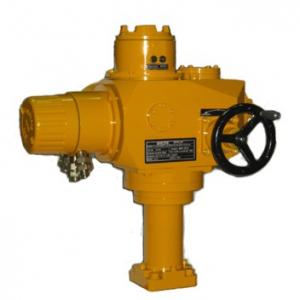

Actuator cu actionare electrica
UTILIZARE
Actuatorul cu actionare electrica este folosit pentru comanda robinetilor de diferite tipuri cum ar fi : robineti cu sfera , fluture , cu ventil , cu sertar , ghilotina , atit in varianta on- off c`t si in varianta cu reglare continua.
CLASIFICARE ACTUATORI
1) Actuator sfert de tura care poate fi : - pentru reglare on-off
- pentru reglare continua
2) Actuator multitur care poate fi : - pentru reglare on-off
- pentru reglare continua
CONDITII DE OPERARE SI REGLARE
1. Conditii de mediu :
- categoria de climat - pentru climat normal 25…+55˚C
- categoria de amplasament –amplasament acoperit ( categoria 2)
- tip atmosfera – atmosfera tip II industrial
2. Protectie mecanica : IP 65 conf.
3. Protectie antiex : II 2G , EEx de IIC T4
4. Pozitia de lucru : actuatorul poate lucra in orice pozitie ( pozitia sub robinet este totusi nerecomandabila )
5. Conditii de lucru : - ciclu de sarcina – S4 25% intre 6 si 90 cicluri/h pt . on-off S4 25% max 1200cicluri/h pt.reglare continua- tensiunea de alimentare 220V±10% , 380V ±10% , 50Hz
6. Micro`ntrerupatoare semnalizare capat cursa : 250V ca /10 A
7. Motor actionare : Motor asincron cu capacitate cuplata permanent si motor asincron trifazat puteri 60…380 W , motor c.c.
8. Traductor rezistiv de pozitie : rezistenta 5000 ohm , curent max sarcina 100 mA
9. Pozitioner electronic :
- asigura pozitionarea axului de iesire in functie de semnalul de intrare analogic 4…20 mA .
- pozitionerul compara semnalul de intrare cu un semnal de reactie provenit de la un traductor de pozitie , sensul si marimea deviatiei determin`nd directia si unghiul de rotatie al axului de iesire- asigura un semnal analogic la iesire de 4…20 mA proportional cu pozitia axului de la iesire
10. Roata de m`n pentru actionarea manuala
11. Interfata RS 485
