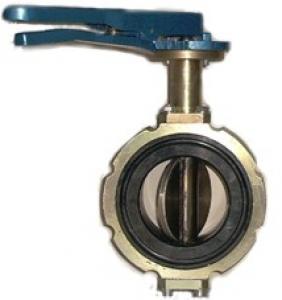

Robineti fluture Tip RF

Robinetii fluture sunt robineti cu deschidere rapida care constau dintr-un disc metalic circular sau din palete cu axele sale pivot in unghi drept fata de directia fluxului in conducta, care, atunci cand este rotit pe un ax, etanseaza impotriva scaunelor din corpul robinetului.In mod normal ei sunt folositi ca robineti de incetinire pentru a controla fluxul.

Robinetii fluture regleaza fluxul de gaz sau lichid cu ajutorul unui disc, care se roteste pe o axa in interiorul unei conducte sau prin doua placi semicirculare rabatabile pe un ax comun, care permite fluxul doar intr-o singura directie.

Acesti robineti ofera o miscare de rotatie a tijei de 90 de grade sau mai putin, intr-un design compact. Robinetii fluture sunt disponibili cu corpuri, etansare si constructie antistatica de mai multe tipuri.

SPECIFICATII TEHNICE

Disponibili cu flanse, intercalat sau cu nervuri.

Diametru nominal: DN 50 – DN 1200

Fata la fata: EN 558 Seria 20 (DIN 3202 T3 K1) ISO 5752 Seria 20  API 609

Potrivire la flanse: DIN 2501 PN 10/16 ANSI B 16.5, Clasa 150,300,600

Proiectare flanse de suprafata: DIN 2526 Forma A-E, ANSI B 16.5 RF

Flansa superioara: EN ISO 5211

Verificare etanseitate: DIN 3230 T3 BO (Rata de pierderi 1) ISO 5208, Categoria 3 API 598  si ANSI B 16-104, Clasa VI

Temperatura: –80 °C bis +450 °C (in functie de presiunea de functionare)

Presiune de functionare: 6,10 ,16,20 bar  ;clasa150,300,600

MATERIALE DE CONSTRUCTIE

Corp: ASTM A216 gr. WCB; ASTM A351 gr. CF8C; ASTM A351 gr. CF8M ; A182F316

Disc: A182F316 ; ASTM A216 gr. WCB ; ASTM A351 gr. CF8C ; ASTM A351 gr. CF8M ;ASTM B584 ;EN1982 CC333G ;

Tija :13CR ; A182 F316; A182 F321;A182 F321; A479TipXm19(nitronic 50); A479 UNS S41000; EN 1982 CC 333G

Etansare:. GRAPHOIL ; A182 F316 + GRAFITE ;ASTM A351 gr. CF8C / 321 + PTFE ;BUNA N ; A182F316+GRAPHOIL ;PTFE;DEVLON ; FKM ; NBR ; EPDM ; THERBAN

Scaun: STELIT gr. 21 / UNS S20910 (NITRONIC 50) CU FATA DURA, AISI316L+STELIT AISI316L+Carbura de tungsten, EPDM,FKM,NBR.
