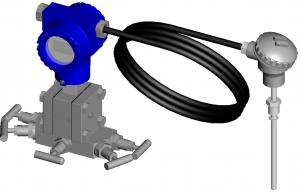

TRADUCTOARE MULTIVARIABILA

Caracteristici functionale

Mediul de lucru : gaze, lichide, abur

Semnale de intrare :

presiune diferentiala fluide : 0... 2000 mbar  conform codificare

presiune statica (de linie): presiune  absoluta /relativa : 0... 100 bar

temperatura: semnal de la termorezistenta Pt100, w100=1.385(α=0.00385), 4 fire, minimum clasa B;

domeniu de temperatura : -40 ... +500 0C, la nivelul termorezistentei.

Semnal de ie[ire: semnal digital de comunicare bidirectionala RS 485, protocol  MODBUS-RTU,

rata de transmisie 9600, fara paritate(N), 1bit, STOP;  traductorul functioneaza asociat cu calculatorul de debit tip CDM

Suprapresiunea statica maxima admisa:

1.5 x presiunea maxima a senzorului de presiune statica

Depasirea limitelor domeniului de masurare:

1.1 x limita maxima a domeniului de masurare pe presiune statica;

10 x limita maxima a domeniului de masurare pe presiune diferentiala

Tensiune de alimentare : 9... 30 Vcc

Puterea consumata : max. 0.1W

Gradul normal de protectie mecanica: IP65 conform SR EN 60529

Protectie  antiexploziva:  Ex d II CT6.

Aparatul este protejat la inversarea si dep\[irea tensiunii de alimentare.

Produsul poate fi prevazut (optional) cu indicator digital local  2x16 caractere ce afiseaza succesiv, la interval de 5 secunde: presiunea diferentiala(DP), presiunea statica(PS)/ temperatura din proces(TP)  si nume traductor/ lipsa termorezistentei(eroare RTD), temperatura fixata(T FIXAT) / 9600 N 1 si adresa produsului(ADRESA).

Produsul se conecteaza in instalatie prin intermediul unei baterii cu cinci robinete.
