BACKUP SYSTEM FOR STREET LED LAMP

Solar street led lamp back-up system este proiectat sa asigure functionarea continua a lampii cu LED ( fara fliker ), mai ales in zonele temperate si reci unde nu este posibila reincarcarea completa a unei baterii de capacitate mare in timpul catorva ore de soare – intre doua perioade de descarcare.

Sistemul asigura automat comutarea alimentarii lampii la o sursa de tensiune de back-up, cand tensiunea la bornele bateriei este la nivelul minim admisibil. Acest nivel este setat din fabrica, functie de tipul bateriilor utilizate.

In acest fel, se asigura protectia bateriei impiedicand descarcarea “adanca “ a acesteia, precum si mentinerea alimentarii lampii in modul “seara pana dimineata” (dusk to dawn).

Sistemul contine urmatoarele blocuri functionale :

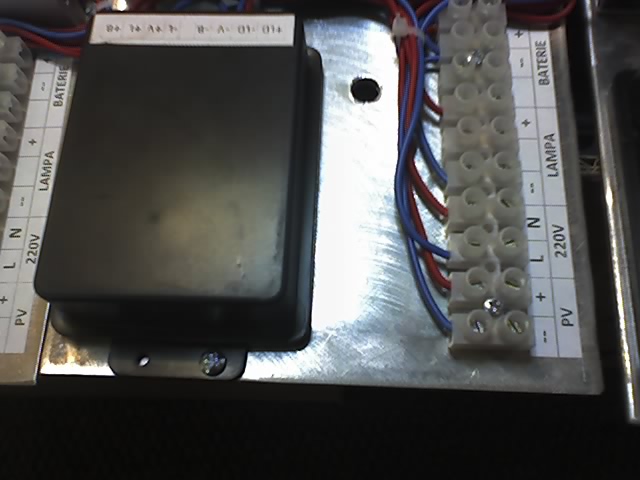

-         Cutia electronica de comanda  ILK_LED_S01(cutia neagra in fotografie)

A fost proiectata sa asigure toate comenzile, actiunile si monitorizarea semnalelor implicate in realizarea sistemului automat de back-up pentru lampile LED solare. Principalele functiuni asigurate :

o   Prag LVD (low voltage disconnect ) reglabil functie de tipul bateriei utilizate

o   Prag LVR (low voltage reconnect) automat

o   Histerezis centrat pe nivelurile de prag

o   Comutarea automata a alimentarii lampii cu LED de pe baterie pe sursa de tensiune de back-up cand tensiunea bateriei atinge pragul LVD.

o    Comutarea automata a alimentarii lampii cu LED inapoi pe baterie cand tensiunea bateriei atinge pragul LVR.

o   Senzor crepuscular integrat pentru operarea in modul “seara pana dimineata “ (dusk to dawn)

o    2 LED-uri indicatoare de stare (alimentare lampa din baterie/ sursa de back-up)

o   Iesire pe releu  (10 Amps/24Vdc or 7Amps/230Vac) pentru comanda lampii LED

o   Protectie interna la supratensiune si supracurent

o   Consum redus de energie:

§  Max 350 mA cu releul aclansat (functionare de noapte)

§  Max 35 mA cu releu neaclansat (functionare de zi)

o   Temperatura de lucru : 0C to +70C (varianta militara: -55C to +125C)

o   Modulul optional  ILK_LED_S02 poate fi adaugat pentru controlul manual  ON/OFF a lampii LED pentru o perioada setabila de timp in modul “de seara pana dimineata” (dusk to dawn).

o   Modulul optional  ILK_LED_S03 poate fi adaugat pentru controlul manual a puterii lampii LED in 5 trepte setabile (20%, 40%, 60%, 80%, 100% ) in modul “de seara pana dimineata” (dusk to dawn).

o   Modulul optional  ILK_LED_S04 poate fi adaugat pentru programarea digitala ON/OFF si/sau controlul puterii lampii LED in maxim 16 trepte setabile in modul “de seara pana dimineata” (dusk to dawn)
