Aparat de monitorizare WS05C

Monitoare de zona GRAETZ WS05C-1 / C-2 / C-3

Monitoarele de zona WS05C-1 / WS05C-2 și WS05C-3 sunt sisteme staționare de monitorizare a camerelor pentru masurarea debitului dozei de radiații γ și raze X, utilizate, de preferința, pentru monitorizarea permanenta a laboratoarelor de izotopi, camerelor de radioterapie, camerelor de depozitare a materialelor radioactive, etc.

WS05C este disponibil in urmatoarele versiuni:
WS05C-1:
Monitor de zona (1 canal de masurare) cu interfața RS232 pentru funcționarea cu orice sonda a programului GRAETZ.
WS05C-2:
Monitor de zona (2 canale de masurare), cu interfața RS232 pentru un canal de masurare, pentru funcționarea simultana a max. 2 sonde diferite sau similare – oricare din programul GRAETZ.
WS05C-3:
Monitor de zona (3 canale de masurare), cu interfața RS232 pentru un canal de masurare, pentru funcționarea simultana a max. 3 sonde diferite sau similare – oricare din programul GRAETZ.

Fiecare canal de masurare indica valorile masurate pe un afișaj digital, iluminat, cu cristale lichide (60x30 mm). Pentru fiecare canal de masurare sunt programabile liber, pe intreaga gama de masurare a sondelor conectate, patru praguri individuale de alarma la debitul dozei.
Atunci când se utilizeaza sonde γ, debitul dozei indicat pe afișajul LC este Sv/h. Atunci când este conectata o sonda cu deschidere frontala pentru masuratori α/β sau o sonda de scintilație NaI pentru masuratori β/γ, valoarea masurata este afișata in cps. În plus faţa de afișajul digital, debitul dozei este indicat si in forma analogica, printr-o histograma logaritmica.Instrumentul este cu alegerea automata a domeniului de masurare. Atunci când un canal de masurare declanșeaza o alarma la debitul dozei, lampa de alarma integrata a WS05C emite o alarma optica și acustica. În versiunea standard: verde → ""gata de funcționare"", portocaliu → ""prag de alarma depașit"" / roșu → ""eroare"" (de exemplu, sonda defecta). LED-ul roșu situat deasupra afișajului indica prin care canal de masurare a fost declanșata alarma.
Pentru conectarea WS05C cu un calculator, este disponibila o interfața RS232 pentru un canal de masurare.

Opţiuni
• Ieșire de releu pentru o lampa de alarma exterioara suplimentara pentru fiecare canal de masurare sau o ieșire de releu fara potențial pentru fiecare canal de masurare, in locul ieşirii de releu pentru lampile de alarma exterioare (tensiune/curent max. de comutare: 24V, 20 mA).
• Alarma acustica deconectabila: declanșata numai atunci când este depașit un prag de alarma și ușa camerei monitorizate este deschisa.
• Sursa de alimentare de urgența (300W) pentru funcționarea neintrerupta a WS05C in caz de defecțiune la rețea.
• Lampi de alarma exterioare (optica/acustica)
• Cablu de sonda (lungime standard: 1,25 m), extensie pâna la 100 m
• Versiuni speciale la cerere

Date tehnice
Tipuri:
WS05C-1 pentru conectarea unei sonde (1 canal)
WS05C-2 pentru conectarea simultana a max. 2 sonde (2 canale)
WS05C-3 pentru conectarea simultana a max. 3 sonde (3 canale)

Sonde:
Sondele se conecteaza, de preferința, prin intermediul unui cablu de sonda (de pâna la 100 m) sau direct la prizele WS05C.

Marime masurata:
Debitul echivalent debitului dozei ambientale Ḣ*(10) pentru sonde CE

Precizia de masurare:
≤ +/-10%

Afişaj:
Fiecare canal de masurare este echipat cu un afișaj LC iluminat

Indicații:
- indicație digitala in Sv/h sau cps, in funcție de sonda conectata
- indicație analogica printr-o histograma logaritmica

Alarma:
- alarma la defecţiunea sondei
-praguri de alarma la debitul dozei 1 - 4
- praguri de alarma la doza 1 - 4

Semnale de alarma:
- semnal optic/acustic integrat, declanșat atunci când o sonda conectata semnalizeaza o alarma de debit al dozei (portocaliu) și/sau o eroare (roșu)
- LED roșu pentru indicație de alarma, atunci când este declanșat un prag de alarma (la fiecare canal de masurare)

Interfaţa:
RS232 pentru un canal de masurare (WS05C-2 / WS05C-3 → primul canal de masurare)

Praguri de alarma la debitul dozei
Pentru fiecare canal de masurare, 4 praguri de alarma la debitul dozei, programabile liber pe intreaga gama de masurare a sondei (sondelor) conectate

Praguri de alarma la doza:
Pentru fiecare canal de masurare, 4 praguri de alarma la doza, programabile liber pe intreaga gama de masurare a sondei (sondelor) conectate

Interval de temperatura:
0°C ~ +40°C pentru monitorul de zona
-30°C ~ +60°C pentru sonde

Umiditate:
Max.90% umiditate relativa

Alimentare:
90-260V AC 200 mA max. 50/60 Hz

Dimensiuni:
260 mm x 230 (455) mm x 150 mm

Greutate:
Aprox. 2.8 kg

Carcasa:
Plastic, rezistenta la impact

Interfaţa:
- interfața seriala RS232
- reincarcare/alimentare de la reţea
- detectoare externe

Sonde disponibile
Aprobarea PTB a sondelor este valabila numai atunci când sunt utilizate impreuna cu aparatul pentru masurarea debitului dozei X5C plus.

Tip de sonda
Domeniu de masurare
Domeniu de masurare aprobat PTB1)

18545 CE     0 nSv/h – 200 µSv/h       150 nSv/h – 200 µSv/h (radiație γ și raze X)
18550 CE     0 nSv/h – 20 mSv/h         10 µSv/h – 20 mSv/h(radiație γ și raze X)
18529 CE     0 µSv/h – 10 Sv/h             0,5 mSv/h – 10 Sv/h(radiație γ și raze X)
18509 CE     0 µSv/h – 1 Sv/h               50 µSv/h – 1 Sv/h(radiație γ și raze X)
18526 D       cps, radiaţie α, β, γ
Sonda de scintilație Nal 2002      cps, radiaţie β / γ

1) Domeniu de masurare aprobat PTB pentru masuratori solicitate in mod expres de catre autoritațile germane

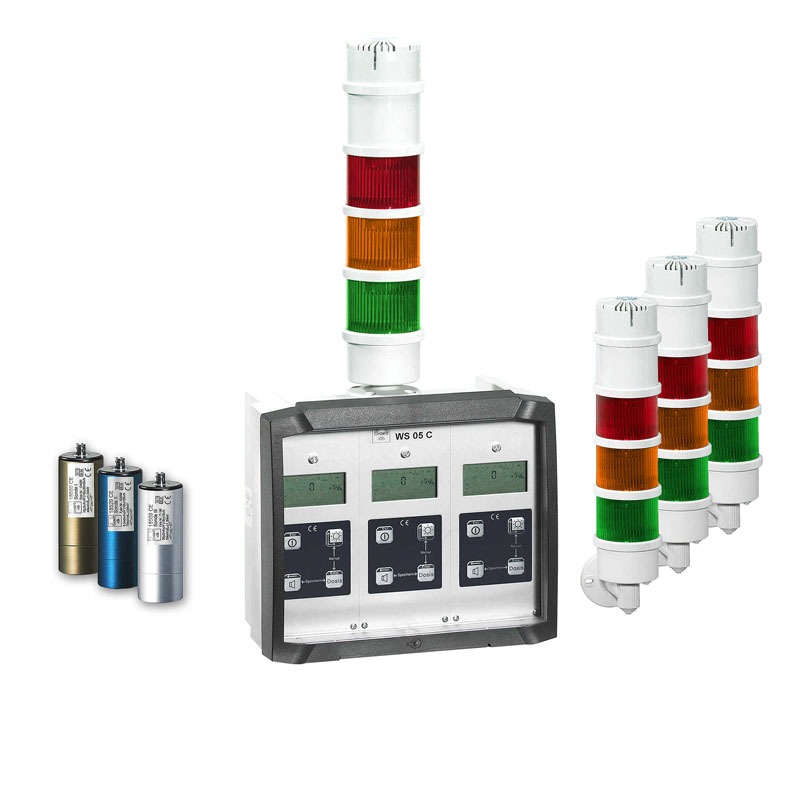

Galerie foto Aparat de monitorizare WS05C
