Aparat pentru masurarea grosimii de acoperire QNix CarCheck System

Sistem inovator pentru masurarea grosimii straturilor de acoperire pentru rapoarte de expertiza profesionale CarCheck System PLUS

Avantajele acestui sistem inovator
Masurarea grosimii stratului de acoperire este unul dintre cele mai importante aspecte in ceea ce priveşte evaluarea automobilului, detectarea deteriorarii și controlul calitații.
În strânsa colaborare cu experţi in autovehicule, am dezvoltat un sistem de testare sofisticat, pentru a satisface cerințele reale de masurare și documentare.
Noutatea mondiala CarCheck System PLUS, o imbunataţire a sistemului CarCheck, permite acum utilizatorilor sa-şi configureze in mod liber sarcina de masurare pentru o mașina. Aceasta caracteristica distinctiva le permite sa defineasca procesul de masurare personal folosind software-ul, stabilind in mod liber piesele auto care urmeaza sa fie masurate șinumarul de masuratori pentru fiecare piesa.
Aparatul de masurare ghideaza apoi utilizatorul prin intreaga sarcina de masurare, pe baza acestei definiri.
Creați un raport de masurare detaliat, incorporând fotografii originale (sau grafice standard) dupa finalizarea masurarii.
Aceste rapoarte de masurare bazate pe imagini și date ajuta experții in munca lor, economisind timp și bani și satisfacând așteptarile actuale de expertiza profesionala de inalta calitate, care trec cu succes chiar testul cazurilor dificile in fața instanței.

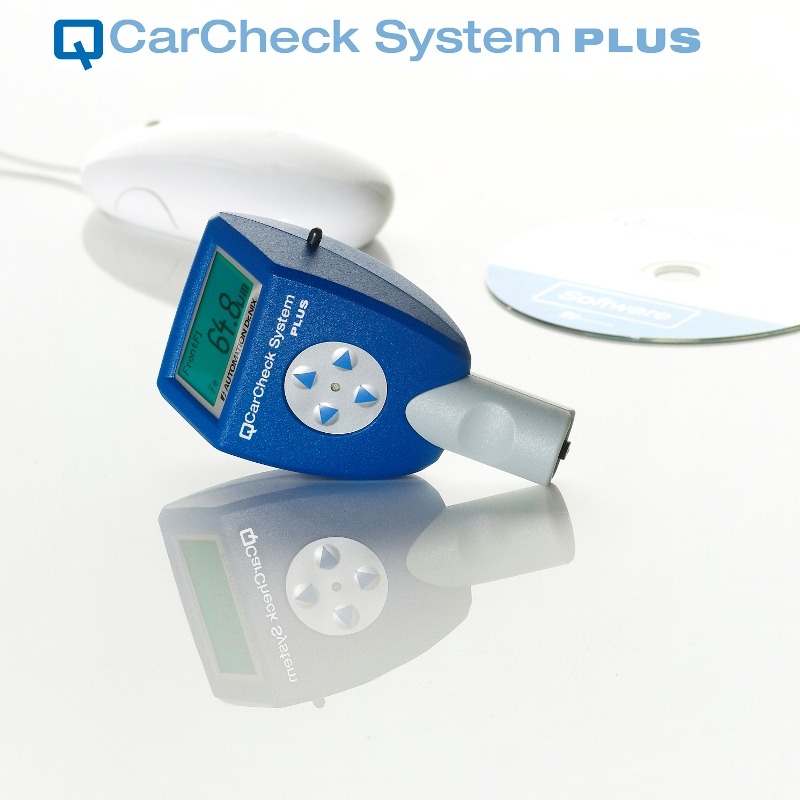

CarCheck System PLUS include aparatul de masurat CarCheck cu sonda de masurare și software-ul CarCheck, care permite analiza masuratorilor și documentarea completa

Masurarea grosimii totale a acoperirii
Aparatul CarCheck System PLUS masoara grosimea totala a acoperirii pe fiecare material de baza. Acesta efectueaza masuratori ale straturilor de acoperire nemagnetice, cum ar fi vopsea, crom sau zinc pe material de baza oțel sau fier (Fe), precum și ale acoperirilor izolatoare electric, cum ar fi vopsea sau Eloxal pe material de baza non-feromagnetic (NFe), cum ar fi aluminiu sau zinc. Materialul de baza – daca este cunoscut – poate fi fie stabilit la un mod de masurare fix, sau determinat in mod automat de catre sonda in sine.

Comunicarea intre aparat și calculator
Un adaptor wireless USB asigura comunicarea bidirecționala intre aparat și calculator.
• În loc de a crea sarcina de masurare cu aparatul, utilizaţi software-ul de calculator convenabil. Dupa introducerea parametrilor, trimiteți pur și simplu informațiile de la PC la aparat, prin apasarea unui buton.
• Toate masuratorile inregistrate pentru diferite parți (cum ar fi aripa sau capota motorului) sunt stocate in aparat și transmise la software-ul CarCheck pentru documentare și analiza cu ajutorul adaptorului wireless USB furnizat. Aici fotografia originala a mașinii de masurat este incorporata in raportul de masurare.

Lucrul cu operații
O operație este masurarea completa a unei mașini. Puteți stoca datele de masurare a pâna la 10 operații, in același timp. Aparatul poate stoca masuratori ale zonelor de testare, cu nume arbitrare. Acest lucru permite utilizatorilor sa denumeasca o zona de testare ""Capota motor"", de exemplu, pentru a asocia masuratorile sortate in cadrul acelui tip de componenta cu piesa particulara.
Utilizând ceasul sau intern cu calendar, aparatul salveaza data și ora la fiecare masurare. Trasabilitatea și transparența in ceea ce privește clienții, maresc valoarea de documentare a rezultatelor de masurare.

Funcții ușor de utilizat
Claritate maxima a afișajului
• Afișajul arata masuratorile cu cifre mari
• Lumina afișajului se aprinde automat atunci când se efectueaza masurari
• Modificarea orientarii afișajului cu 180 de grade

Control maxim
• LED-ul verde de pe tastatura confirma masurarea reușita
• Diferite funcții, de exemplu, masurarile, confirmate prin semnal acustic
• Transferul de date in curs de desfașurare intre aparat și PC indicat prin LED roșu intermitent

Caracteristici distinctive ale aparatului
• Aparat ușor de utilizat și intuitiv cu sistem de masurare bazat pe meniuri
• Aplicabil pentru masurari unice
• Domeniu de masurare larg: pâna la grosimea totala a stratului de acoperire de 5000 µm (5 mm)
• Recunoașterea automata a substratului (Fe/NFe)
• Nu necesita calibrare consumatoare de timp cu folii de referința
• Aparat robust de inalta precizie
• 3 ani garanția producatorului – ""Fabricat in Germania""
• Cablu sonda pentru piese apropiate și greu de observat (inclus in pachetul de livrare)

Introducerea și editarea ușoara a datelor
• Introduceți, stocaţi și gestionați informațiile despre mașina și client cu privire la masuratoare
• Creați și gestionați marcajele pieselor de mașini utilizate
• Importaţi și exportaţi rapoarte de masurare unice și baze de date (datele tuturor rapoartelor)

Transfer de date wireless comod și sigur
• Sincronizeaza informații privind operaţiunile intre aparat și PC
• Transmite masuratori la PC

Liber configurabil
• Configurare libera a raportului
• Selectați in mod liber definirea și numarul de componente ale mașinii
• Numar arbitrar de masuratori pe o componenta de mașina

Alocare individuala a masuratorilor la imagini/grafice
• Plasarea arbitrara a masuratorilor pe o imagine originala selectata de catre utilizator
• A Plasarea automata a masuratorilor la poziții intr-o grila pre-determinata de catre utilizator

Crearea unui raport de masurare ușor și rapid
• Adaugaţi imagini la orice raport pentru scopuri explicative
• Individualizaţi raportul de masurare incorporând logo-ul firmei dvs.
• Creați și afișaţi sau tipariţi rapoarte de masurare ca fișiere pdf, Word sau Excel

Setare limbi diferite
• Pentru aparat și software sunt disponibile multe limbi diferite

Specificatii tehnice QNix CarCheckSystem Plus

Domeniu de masurare
0 … 5000 µm

Rezoluție
0 ~ 99.9 μm ... 0.1 μm / 100 ~ 999 μm ... 1.0 μm / 1.0 ~ 5.0 mm ... 0.01 mm

Sonda
Sonda dubla, selectarea automata a substratului Fe/NFe*

Metoda de masurare
Magnetica (flux magnetic / efect Hall) sau curenți turbionari**

Standarde
DIN EN ISO 2808, ISO 2178, ASTM B 499, ISO 2360, ASTM D 7091

Moduri de masurare
Masurare unica, masurare cu stocare structurata

Interval de masurare
cca. 1500 ms

Precizia de masurare**
0 ~ 2000µm: ± (1µm +2% din val. masurarii)
>2000µm: ±3.5% din val. masurarii

Capacitate memorie
max. 10 operaţiuni / max. 200 piese / max. 10000 masuratori

Setari
Radio pornit/oprit, afișare informații despre sistem, sonerie pornit/oprit, data/ora, unitate: µm/mm, lumina afișaj pornit/oprit, orientare afișaj: normal/inversat

Suprafața de masurare
min. 20 x 20 mm

Raza de curbura
convex min.5 mm / concav min.30 mm

Cea mai mica grosime a substratului
Fe: 0.2 mm / NFe: 0.05 mm

Interfața
Wireless 2.4GHz, max.10m (in câmp liber)

Interval de temperatura
Funcţionare: 0 ~ 50°C
Depozitare: –10 ~ 60°C

Alimentare cu energie electrica
2 baterii AA 1,5 V AlMn, sau 2 acumulatori reincarcabili AA 1,2 V

Dimensiuni
(lungime x lațime x inalțime) 68 x 33 x 125 mm

Greutate
125 g inclusiv bateriile

* Masurarea acoperirilor non-feromagnetice pe substrat feromagnetic (cum ar fi lac pe oțel sau fier) și masurarea acoperirilor non-feromagnetice și neconductoare pe substrat non-feromagnetic și conductor (cum ar fi lac pe aluminiu, zinc, cupru sau alama)
** Calibrarea producatorului in raport cu placile de referința la zero furnizate
