Aparat pentru masurarea grosimii de acoperire Sonda Magnetic-inductiv

NOU! QNix® 8500: Sonda de masurare Magnetic-Inductiv MI Fe 500 µm
Extensia sistemului de masurare QNix 8500
Sonda subtire pentru masurari precise in particular pentru straturi subtiri pe piese mici

Aditional la sondele standard bazat pe principiul Hall, este disponibil o sonda cu masurare magnetic-inductiv in domeniul de masurare 0-500 μm. Capabil de masurarea precisa a stratului neferoase in special in domeniul de masurare mica. Proiectat pentru masurarea straturilor neferoase subtiri (ex.crom, cupru, zinc, etc.) si a straturilor de lac, email sau plastic pe substrat din otel folosind metoda de masurare magnetoinductiv. Sondele noastre sunt conform standardelor DIN EN ISO 2178, ISO 2808 si ASTM B499

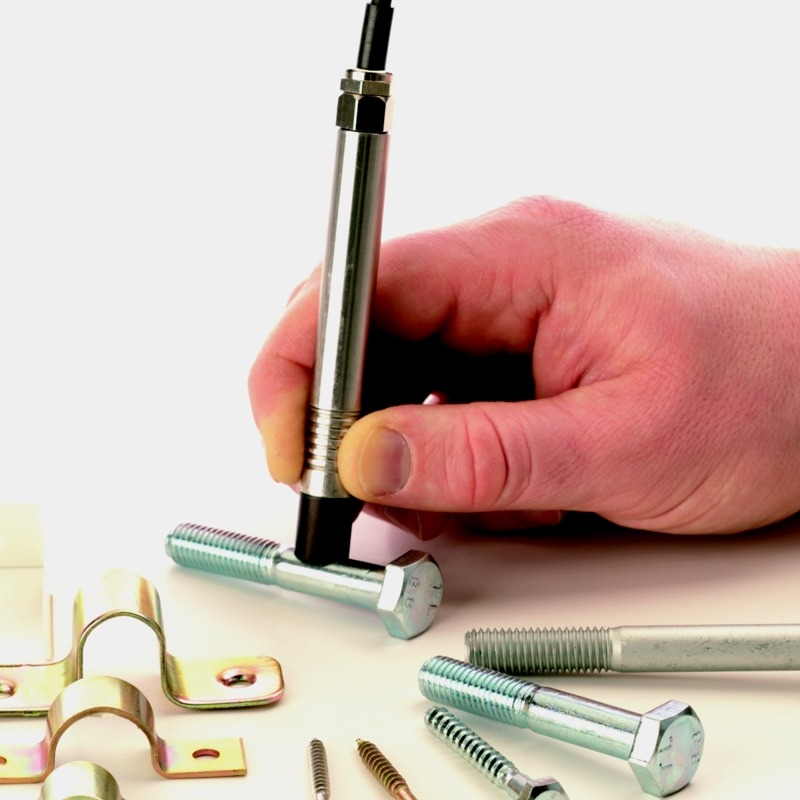

Masurare manuala sau pe suport de masurare
Multumita formei subtire masurarea este usoare si precisa. Pentru aplicatii cu cerinte de mare precizie se recomanda folosirea unui suport de masurare.

Gama larga de aplicatii
Avantaje
Proiectat pentru masurare manuala si cu folosirea unui suport
Metoda magnetic-inductiv si efectul Hall combinat intro singura sonda

Pachet livrare
Sonda MI Fe 500 μm
Cutie de transport (numai impreuna cu QNix 8500)
2 inele de aliniere
Placa circulara de referinta din otel, dia. 25 mm
Folii de calibrare: 6, 11, 24, 50 μm
Certificat

Specificatii tehnice:

Principiu de masurare
Metoda masurarii magnetice
Fe: principiul magnetic (Fe*)

Standarde
DIN EN ISO 2808, DIN 50981, ISO 2178, BS 5411 (11), BS 3900-C5, ASTM B499, ASTM D 1186, ASTM D 7091

Tip sonda
Tip QNix® 8500

Domeniu masurare
Fe: 0.0–500 μm

Sistem metric μm/mil
cu aparatul QNix 8500

Interval de masurare
1600 ms

Repetabilitatea conform standarele Automation Dr.Nix
± (0.1 μm + 0.8% din valoare masurata)

Autenticitate conform standarele Automation Dr.Nix
± (0.3 μm + 2% din valoare masurata)

Area minima de masurare
Diametru: 7.0 mm
Raza de masurat: 3.5 mm (*1)

Curbura minima
convex: 4 mm (*1)
concave: 5 mm (*2)

Grosime minima substrat
Fe: 0.4 mm (*1)

Temperatura de utilizare
0 – 50°C (32 – 122°F)

Temperatura de stocare permisa
-10°C – 60°C (14 – 140°F)

Alimentare
De la aparat QNix 8500

Dimensiuni (L x l x I in mm)
Fara cablu extensie
120 x 12 x 12

Greutatea
ppr. 95 g

Fe*: Masurarea stratului de acoperire neferoasa pe substrat feros, de ex. masurare pe substraturi de otel, fier.
*1 in ceea ce priveste o abatere maxima de 10% din valoarea masurata la grosime strat de acoperie mai mare de 1% din domeniul de masurare.
Masurari pe forme geometrice mici este posibil cu calibrarea intr-un punct sau in doua puncte.
*2 in ceea ce priveste geometria sondei de masurare
