Generatoare de curenti tari

Dispozitivele de magnetizare mobile

Dispozitivele de magnetizare mobile din seria HELLMAG sunt concepute ca generatoare de curenți mari pentru magnetizare cu flux de curent și cu bobina.
În timpul magnetizarii cu flux de curent, electrozii terminali se atașeaza la capetele piesei de testat, și astfel, piesa insași devine un conductor de curent electric.
Câmpul magnetic circular generat in jurul piesei permite detectarea fisurilor longitudinale dintre polii de contact.
Aceasta tehnica face, de asemenea, posibila gasirea defectelor care sunt situate la un unghi de pâna la 60 de grade fața de linia axiala.
Pentru detectarea fisurilor transversale, piesa trebuie magnetizata pe direcția perpendiculara.
În timpul magnetizarii cu bobina, trebuie sa se infaşoare un conductor purtator de curent, ca o bobina cu un numar adecvat de infaşurari.
Dupa alimentarea bobinei, vor fi generate câmpuri magnetice circulare in jurul fiecarei infaşurari a bobinei.
În mijlocul bobinei aceste câmpuri magne-tice se vor adauga la un câmp magnetic longitudinal general, și astfelse va obține indicarea fisurilor situate la un unghi de 90 de grade fața de câmpul magnetic, adica fisurile trans-versale.
Dispozitivele de magnetizare mobile din seria HELLMAG exceleaza in fiabilitatea construcției lor și ușurința in utilizare, și ofera o soluție pentru multe probleme de examinare.

Date tehnice
HELLMAG 3000

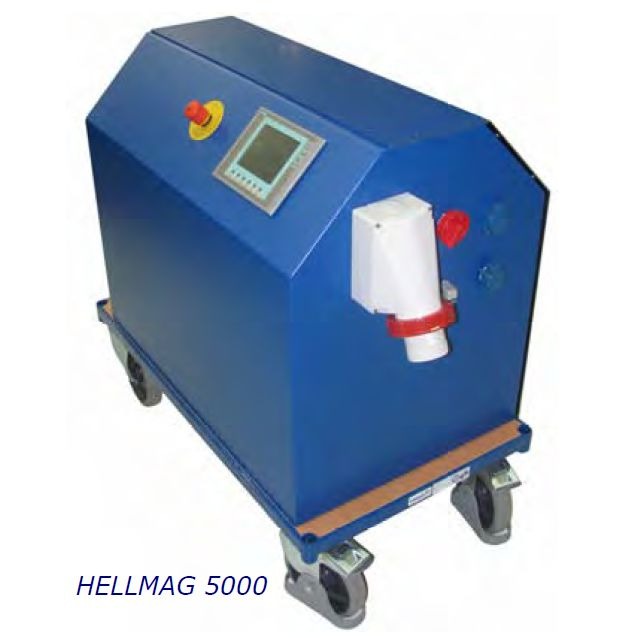

HELLMAG 5000

Alimentare de la reţea
400V, 50/60Hz, Ceekon 32A
400V, 50/60Hz, Ceekon 63A

Consum de energie, KVA
5
14

Prüfstrom gemessen über 5 m Hochstromkabel

Efectiv, A
1 - 3000 AC
1 - 5000 AC / 1 - 2000 DC

Varf, A
4242
7071

Prüfstromregelung
stufenlos
stufenlos

Ciclu de funcţionare relativ, %
60
30

Stromanzeige
analog
6" Touch Panel

Moduri de functionare
Magnetizare, demagnetizare, puls

Lungime cablu de curent mare (optional)
4 x 2.5 m

Secțiunea cablului mm2
95
240

Dimensiuni, mm
600x300x324
900x580x750

Greutate, kg
cca.57
cca.200
