Jug de magnetizare de mana

Jug de magnetizare de mâna

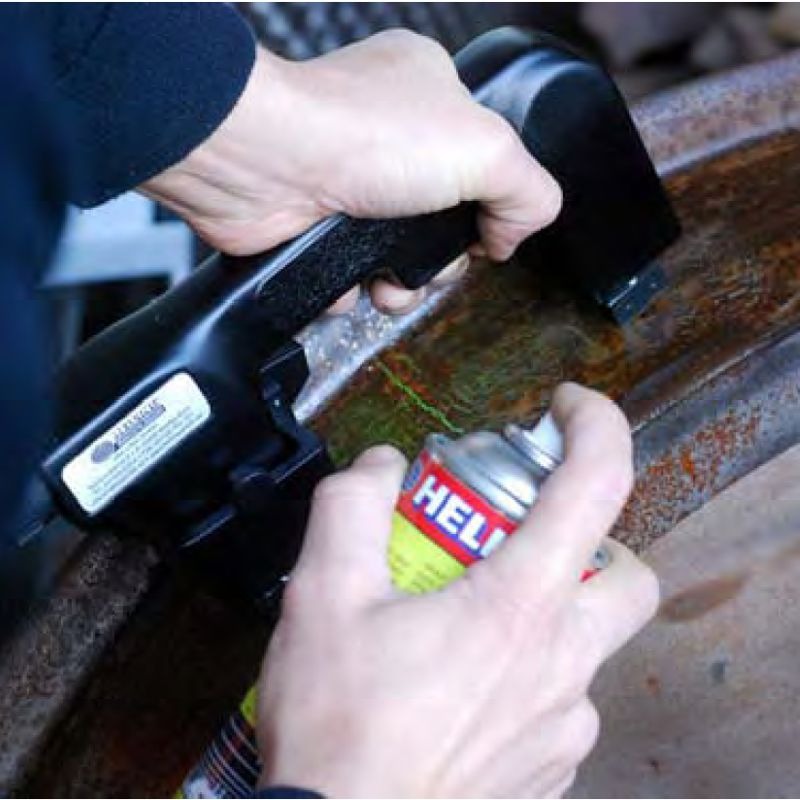

Cu seria HANSA, firma HELLING prezinta o noua generație de juguri de magnetizare de mâna, care exceleaza prin multe avantaje, in comparație cu seriile anterioare: aceștia sunt mai ușori, uşor de mânuit, puternici! O caracteristica ergonomica importanta a acestei serii este mânerul ingust special, care faciliteaza lucrul neobositor – chiar și pentru mâini mici.
Seria include jugurile de mâna UM 8, UM 9, UM 10 și UM 15.
Jugurile de mâna UM 8, 9 și 10 difera in dimensiuni (distanţa dintre poli și lungime), in greutate și in puterea de ridicare.
Opțional, dispozitivele pot fi echipate cu picioare flexibile din doua piese, ale caror parți inferioare se pot rabata spre interior și spre exterior cu 45°. Distanța dintre poli se poate astfel mari sau micșora cu aproximativ 60 mm. Datorita inclinarii cu 45° a suprafeței de contact, picioarele se potrivesc in mod optim geometriei obiectului de examinat.Jugul de mâna UM 15 este prevazut cu picioare flexibile din trei piese, in execuție standard. Astfel, distanța dintre poli se poate regla in intervalul de la 95 pâna la 250 mm.
Toate jugurile de mâna din seria HANSA indeplinesc – și cu picioare flexibile cu distanța maxima dintre poli – cerințele din orientarile generale și standarde (EN ISO 9934-3, ASTM 709 și Codul ASME, Sect V.). Aici este necesara o putere de ridicare de min. 45 N (4,5 kg) sau o intensitate a câmpului tangențial de min. 20 A/cm (EN ISO 9934-3), ca dovada a capacitații operaționale.
Jugurile de mâna HANSA sunt complet inchise, fiind alimentate cu tensiune de rețea de 230V și au clasa de protecție IP 65.
Acestea pot fi utilizate (cu excepția UM 8 (60 sec./30% ED), cu timpul maxim de activare de 150 sec. și ciclul de funcționare maxim de 50%.
Cablul se poate decupla pentru a preveni ruperea fișei de conectare.

Jug de magnetizare de mâna UM 8 / HANSA-230
Distanţa dintre poli, mm
170

Secțiune transversala poli, mm
25x25

Dimensiuni, mm
265x163x51

Intensitatea câmpului tangențial, A/cm
35

Forţa de ridicare, N
130

Tensiunea de alimentare, V
230

Curent de funcţionare, A
3

Ciclu de funcţionare, %
30

Greutate, kg
3.3

Lungime cablu, m
3

Sistem de protecție
IP 65

Opțional:
cablu de pâna la 10 m lungime la cerere

Jug de magnetizare de mâna UM 8 / HANSA-42

Distanţa dintre poli, mm
170

Secțiune transversala poli, mm
25x25

Dimensiuni, mm
265x163x51

Intensitatea câmpului tangențial, A/cm
35

Forţa de ridicare, N
130

Tensiunea de alimentare, V
42

Curent de funcţionare, A
9

Ciclu de funcţionare, %
30

Greutate, kg
3.3

Lungime cablu, m
3

Sistem de protecție
IP 65

Accesorii necesare:
Transformator 230/42V

Opțional:
cablu de pâna la 10 m lungime la cerere

Jug de magnetizare de mâna UM 9 / HANSA-230

Distanţa dintre poli, mm
170

Secțiune transversala poli, mm
25x25

Dimensiuni, mm
250x135x49

Intensitatea câmpului tangențial, A/cm
30

Forţa de ridicare, N
>130

Tensiunea de alimentare, V
230

Curent de funcţionare, A
2

Ciclu de funcţionare, %
50

Greutate, kg
2.9

Lungime cablu, m
3

Sistem de protecție
IP 65

Opțional:
cablu de pâna la 10 m lungime la cerere

Jug de magnetizare de mâna UM 9 / HANSA-42

Distanţa dintre poli, mm
170

Secțiune transversala poli, mm
25x25

Dimensiuni, mm
250x135x49

Intensitatea câmpului tangențial, A/cm
30

Forţa de ridicare, N
>130

Tensiunea de alimentare, V
42 sec

Curent de funcţionare, A
8.5

Ciclu de funcţionare, %
50

Greutate, kg
2.9

Lungime cablu, m
3

Sistem de protecție
IP 65

Accesorii necesare:
Transformator 230/42V

Opțional:
cablu de pâna la 10 m lungime la cerere

Jug de magnetizare de mâna UM 10 / HANSA-230

Distanţa dintre poli, mm
135

Secțiune transversala poli, mm
25x25

Dimensiuni, mm
210x110x51

Intensitatea câmpului tangențial, A/cm
29

Forţa de ridicare, N
>90

Tensiunea de alimentare, V
230

Curent de funcţionare, A
0.8

Ciclu de funcţionare, %
50

Greutate, kg
2.2

Lungime cablu, m
3

Sistem de protecție
IP 65

Opțional:
cablu de pâna la 10 m lungime la cerere

Jug de magnetizare de mâna UM 10 / HANSA-42

Distanţa dintre poli, mm
135

Secțiune transversala poli, mm
25x25

Dimensiuni, mm
210x110x51

Intensitatea câmpului tangențial, A/cm
29

Forţa de ridicare, N
>90

Tensiunea de alimentare, V
42 sec

Curent de funcţionare, A
4.4

Ciclu de funcţionare, %
50

Greutate, kg
2.2

Lungime cablu, m
3

Sistem de protecție
IP 65

Accesorii necesare:
Transformator 230/42V

Opțional:
cablu de pâna la 10 m lungime la cerere

Jug de magnetizare de mâna UM 15 / HANSA-230

Distanţa dintre poli, mm
95-245

Secțiune transversala poli, mm
25x25

Dimensiuni, mm
255x173x45

Intensitatea câmpului tangențial, A/cm
23

Forţa de ridicare, N
>45

Tensiunea de alimentare, V
230

Curent de funcţionare, A
3

Ciclu de funcţionare, %
50

Greutate, kg
3.2

Lungime cablu, m
3

Sistem de protecție
IP 65

Opțional:
cablu de pâna la 10 m lungime la cerere

Jug de magnetizare de mâna UM 15 / HANSA-42

Distanţa dintre poli, mm
95-245

Secțiune transversala poli, mm
25x25

Dimensiuni, mm
255x173x45

Intensitatea câmpului tangențial, A/cm
23

Forţa de ridicare, N
>45

Tensiunea de alimentare, V
42 sec

Curent de funcţionare, A
9

Ciclu de funcţionare, %
50

Greutate, kg
3.2

Lungime cablu, m
3

Sistem de protecție
IP 65

Accesorii necesare:
Transformator 230/42V

Opțional:
cablu de pâna la 10 m lungime la cerere

Picioare flexibile 45° pentru UM 8, UM 9, UM10.
Picioarele flexibile de 45º din doua piese, ale caror parți inferioare se pot rabata spre interior și spre exterior cu 45°. Astfel, distanța dintre poli se poate mari sau micșora cu aproximativ 60 cm. Datorita inclinarii cu 45° a suprafeței de contact, picioarele se potrivesc in mod optim cu geometria obiectului de examinat.

Picioare flexibile 76° pentru UM 8, UM 9, UM10.
Picioarele flexibile de 76º.

Poli de protecție cu știft pentru UМ 8, UM 9, UM 10
Poli de protecție cu știft pentru UМ 8, UM 9, UM 10.

Poli de protecție pentru inșurubare pentru UM 9, UM 10
Poli de protecție pentru inșurubare pentru UM 9, UM 10.
