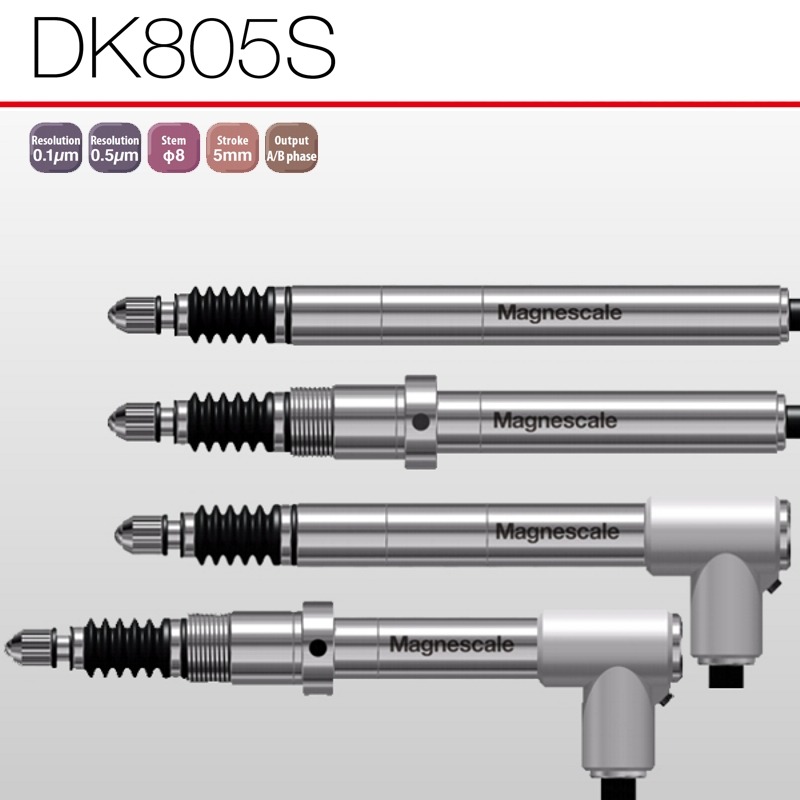

Palpator DK805S

Subţire, compact şi cu o rezoluţie inalta de maximum 0,1 μm. Viteza maxima de raspuns este de asemenea, mult mai avansat.

Domeniu masurare: 5mm
Precizie: 1 μm (modele rezoluţie inalta), 1.5 μm (modele rezoluţie uz general)
Rezoluţie maxima: 0.1 μm
Viteza maxima de raspuns: 80 m/min (rezoluţie 0.1 μm), 250 m/min (rezoluţie 0.5 μm)
Punct de referinţa inclus
Rezistenţa excelenta la apa şi ulei
Cabluri flexibile rezistente

Specificaţii
Model
Model rezoluţie inalta

DK805SAR,
DK805SALR,
DK805SAFR,
DK805SAFLR

DK805SBR,
DK805SBLR,
DK805SBFR,
DK805SBFLR

Modele rezoluţie de uz general

DK805SAR5,
DK805SALR5,
DK805SAFR5,
DK805SAFLR5

DK805SBR5,
DK805SBLR5,
DK805SBFR5,
DK805SBFLR5

Domeniu masurare
5 mm

Rezoluţie maxima
0.1 μm
0.5 μm

Precizie(la 20°C)
1 μm
1.5 μm

Forţa de masurare (la 20°C)
În sus: 0.35 ± 0.25N
Horizontal: 0.40 ± 0.25N
În jos: 0.45 ± 0.25N

Viteza maxima de raspunse *1
80 m/min
42 m/min
250 m/min
100 m/min

Punct referinţa
Poziţia la mişcarea axului de 1 mm

Viteza raspuns punct de referinţa
La fel ca şi viteza maxima de raspunse

Ieşire
Punct referinţa A/B Tensiune diferenţiala de ieşire (compatibil cu EIA-422)

Sistem de acţionare
Aspirare
DK805SALR, DK805SAFLR, DK805SBLR, DK805SBFLR, DK805SALR5, DK805SAFLR5, DK805SBLR5, DK805SBFLR5

Numar de cicluri testate *1
60 milioane

Grad protecţie
Tip liniar: IP66 / Tip cu cot: IP64 (IP67 *3)

Rezisteţa la vibraţii
20 ~ 2000 Hz 100 m/s2

Rezistenţa la impact
1000 m/s2 11 ms

Temperatura de lucru
0 ~ 50°C

Temperatura depozitaree
-20 ~ 60°C

Tensiune alimentare
DC 5V ± 5%

Consum
1 W

Greutate*4
Cca. 30 g

Lungime cablu
2.4 m

Palpator
Furnizat cu un vârf de bila de carbid, Şurub de montaj M2.5
Furnizat cu un vârf de bila de oţel, Şurub de montaj M2.5

*1 În condiţii specifice de test definit de Magnescale Co.Ltd.
*2 Fara cutia interpolator şi conector
*3 Cân un tub de 4 este conectat la model cu cot
*4 Fara cablu şi cutia interpolator
