PROMA MACHINERY S.R.L.



Strung universal industrial CU580M, CU580MRD (ZMM-BULGARIA)

Strung universal industrial CU580M, CU580MRD (ZMM-BULGARIA) Strunguri pentru uzinare piese serie mijlocie-mare, unicate grele-complexe. Precizia piesei prelucrată este asigurată de: cutia de viteze cu arbori È™i rulmenÈ›i de înaltă precizie, roÈ›i dinÈ›ate tratate termic, ghidaje longitudinale È™i transversale cu lățime sporită, prelucrate conf.DIN 8606 È™i normele UE de precizie. Varianta MRD asigură o gamă de turaÈ›ii infinit variabilă.



PARAMETRI TEHNICI

CU580M, CU580MRD

CARACTERISTICI GENERALE ALE SERIEI
ÎnălÅ£imea centrală
290 mm Diametru maxim peste batiu
580 mm
Diametru maxim peste sania transversală 380 mm Diametru maxim lacaÅŸ punte 780 mm LaÅ£ime batiu 360 mm Cap universal DIM 55027: Nr. 8 Alezaj arbore principal 72 mm Con alezaj arbore 80 metric Număr avansuri 120 Avans longitudinal 0,04-12 mm/rev Avans transversal  0,02-6 mm/rev Număr filete 64 Filet metric  0,5-120 mm Filet inch
60-1/4 tpi
Interval filete modul  0,125-30 Modul Interval filete DP  240-1 paÅŸi/Å£oli Cursa saniei transversale 315 mm  Cursa saniei superioare 130 mm  Diametrul pinolei păpuÅŸii mobile 90 mm  Conicitatea pinolei Morse Nr. 5 Cursă pinolă 230 mm  Greutatea piesei în universal 150 kg  Greutatea piesei între universal ÅŸi vârful papuÅŸii mobile 600 kg Greutatea piesei între universal lineta mobilă ÅŸi vârful papuşă mobilă  1000 kg   Greutatea piesei între universal ÅŸi lineta fixă 800 kg  Greutatea piesei între universal, lineta fixă, lineta mobilă ÅŸi vârful papuşă mobil 1500 kg Greutatea piesei între universal, linetafixa ÅŸi vârful papuÅŸa mobilă  1300 kg  Greutatea piesei între vârfuri 400 kg  PRECIZIE GEOMETRIE STRUNG   Coplaneitate ghidaje 0,04 mm/1000 mm Rectilinitatea depl. sanie long.intre varfuri 0,015 mm/500mm Bataie radiala alezaj conic 0,01mm Bataia frontala a axului principal
0,015 mm
Coaxialitatea papusilor 0,04 mm Paralelism sanie port-cutit cu axul principal 0,015/300 mm PRECIZIE PIESA DE PROBA   Circularitate piesa
0,01 mm
Cilindricitate piesa 0,02 mm Planeitatea supraf.prelucrate frontal 0,02 mm/300 mm (numai concav) Precizia pasului filetului 0,04 mm/300 mm-toleranta max.0,05mm Model CU580M1000 (CU580MRD1000)   Putere motor electric  7,5 kW (11 kW) Număr trepte ax principal 21 trepte ( Infinit variabil, în 3 game) TuraÅ£ii ax principal 20 - 2000 rpm (25-100;100-400;500-2000 rpm) DistanÅ£a maximă dintre centre  1000 mm Dimensiuni utilaj (Lxlxh) 2900x1100x1800 mm Greutate netă 2820 kg Model CU580M1500 (CU580MRD1500)   Putere motor electric  7,5 kW (11 kW) Număr trepte ax principal 21 trepte ( Infinit variabil, în 3 game) TuraÅ£ii ax principal (rpm) 20 - 2000 rpm (25-100;100-400;500-2000 rpm) DistanÅ£a maximă dintre centre  1500 mm Dimensiuni utilaj (Lxlxh)  3400x1100x1800  mm Greutate netă 2970 kg Model CU580M2000 (CU580MRD2000)   Putere motor electric  7,5 kW (11 kW) Număr trepte ax principal 21 trepte ( Infinit variabil, în 3 game) TuraÅ£ii ax principal (rpm) 20 - 2000 rpm (25-100;100-400;500-2000 rpm) DistanÅ£a maximă dintre centre  2000 mm Dimensiuni utilaj (Lxlxh) 3900x1100x1800 mm Greutate netă 3190 kg Model CU580M3000 (CU580MRD3000)   Putere motor electric  7,5 kW (11 kW) Număr trepte ax principal 21 trepte ( Infinit variabil, în 3 game) TuraÅ£ii ax principal (rpm) 20 - 2000 rpm (25-100;100-400;500-2000 rpm) DistanÅ£a maximă dintre centre  3000 mm Dimensiuni utilaj (Lxlxh) 4900x1100x1800 mm Greutate netă 3540 kg Model CU580M4000 (CU580MRD4000)   Putere motor electric  7,5 kW (11 kW) Număr trepte ax principal 21 trepte ( Infinit variabil, în 3 game) TuraÅ£ii ax principal (rpm) 20 - 2000 rpm (25-100;100-400;500-2000 rpm) DistanÅ£a maximă dintre centre 4000 mm Dimensiuni utilaj (Lxlxh) 5900x1100x1800 mm Greutate netă 3900 kg Model CU580M5000 (CU580MRD5000)   Putere motor electric  7,5 kW (11 kW) Număr trepte ax principal 21 trepte ( Infinit variabil, în 3 game) TuraÅ£ii ax principal (rpm) 20 - 2000 rpm (25-100;100-400;500-2000 rpm) DistanÅ£a maximă dintre centre 5000 mm Dimensiuni utilaj (Lxlxh)  6900x1100x1800 mm Greutate netă 4270 kg
Dotare standard
• Panou de comandă • Sistem de răcire • Lampă de iluminat local • Dispozitiv de avans rapid pe 2 axe • Ghidaj-pat demontabil • Flanşă pentru universal 250 mm • Aparatoare spate • Aparatoare universal • Aparatoare portcuÅ£it • Curele V=4 buc • Set roti dinÅ£ate de schimb • Åžuruburi reglare orizontalitate • Vârf fix de fixare • Dorn de adaptare • Suport portcuÅ£it – 4 poziÅ£ii • Limitator cursă longitudinală • Manetă fixare rapidă păpuşă mobila • Set scule • Palet ÅŸi ambalaj - folie • Manual de utilizare
Dotare optionala
• Universal cu 3 bacuri 250 mm • Flanşă cu 4 bacuri independente 400 mm • Flanşă fără bacuri 480 mm • Linetă mobilă 15-200 mm • Linetă fixă, dimensiuni mici 15-160 mm • Linetă fixă,dimensiuni mari 280 mm • Dispozitiv strunjire inclinată ± 10⁰ • Limitator deplasare longitudinală • Cititor filete • Flanşă de antrenare 300/N8 mm/con morse • Set bride flanşă de antrenare 20;30;40;50;60;80;100 mm • Vârf rotativ con morse M5 • Mandrină cu dorn con morse 20

• Toti rulmenÅ£ii montaÅ£i pe axe ÅŸi arborele principal sunt SKF ÅŸi FAG.
• Duritatea suprafeÅ£elor de ghidare este de peste 45 HRC.
• Toate componentele electronice ÅŸi electrice sunt Schneider Electric.
• FabricaÅ£ia strungurilor ZMM Bulgaria este urmarită ÅŸi certificată ISO 2001, în conformitate cu cerinÅ£ele recente CE.
Pret: 0 EUR

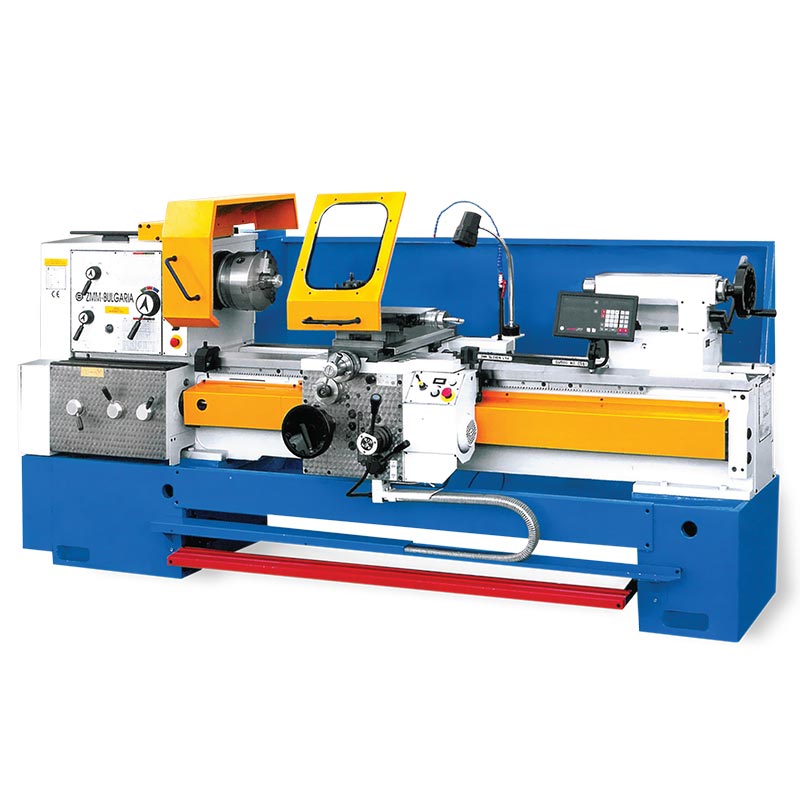

Galerie foto Strung universal industrial CU580M, CU580MRD (ZMM-BULGARIA)
