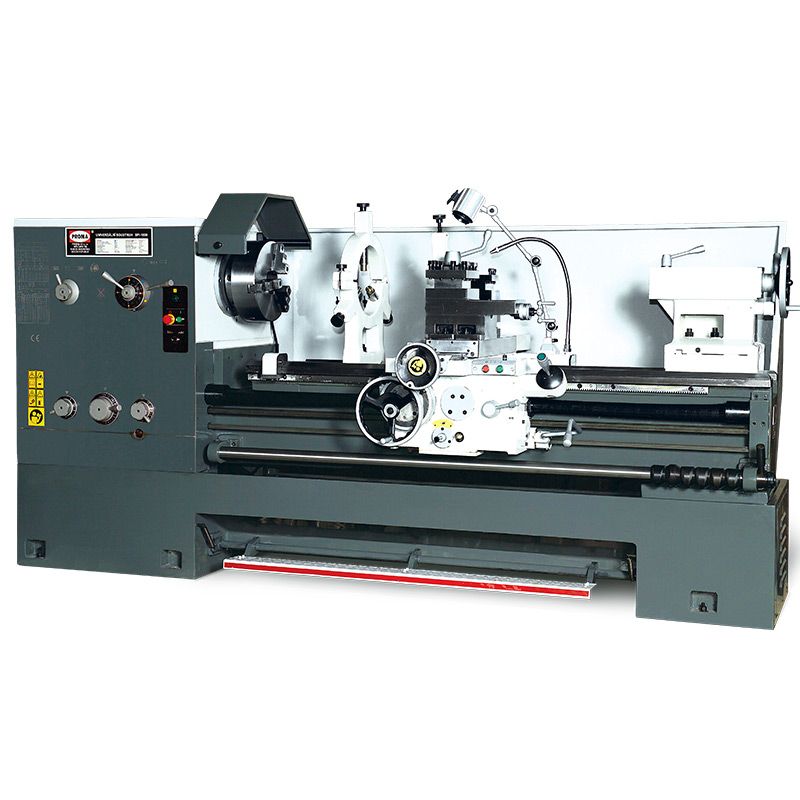

Strung universal industrial SPI-1000 SPI-1500 SPI-2000 SPI-3000 (PROMA-CEHIA)

Trimite mesaj

Capacitatea mare de încÄƒrcare a arborelui principal, trecerea axului de 105 mm, ghidajele longitudinale cu laÅ£ime sporitÄƒ, precizia la prelucrare ÅŸi posibilitaÅ£ile de urmÄƒrire a execuÅ£iei prin dotarea cu afiÅŸaj de cote, fac din seria SPI un candidat ideal pentru producÅ£ia de serie È™i unicate.

PARAMETRI TEHNICI

SPI-1000 SPI-1500 SPI-2000 SPI-3000

Diametrul de strunjire peste batiu (L) 660 mm Trecere ax 105 mm Diametrul de strunjire fara batiu demontabil 870 mm Diametrul de stunjire peste suport (S) 420 mm Lungime de strunjire in zona batiului demontabil 240 mm Con ax Mk VII Gama de turatii 36 - 1 600 min (12 tr.) Filete metrice 1 - 14 mm (22 tr.) Filete in toli 28 - 2 TPI (25 tr.) Filete modul 0,5 - 7 (18 tr.) Filete diametral 56 - DP (24 tr.) Cursa maxima a suportului de cutite 145 mm Cursa transversala maxima 310 mm Deplasare aut. longitudinala 0,063 - 2,52 mm (65 tr.) Deplasare aut. transversala 0,027 - 1,07 mm (65 tr.) Avans rapid longitudinal 4,5 mm/min Avans rapid transversal 1,9 m/min Dimensiunea maxima a cutitului 25 x 25 mm Pinola papusii - diametru exterior 75 mm Con pinola MkV Deplasare pinola 150 mm Putere utila motor 7,5 kW/400V Tolerante si precizie Paralelism axa arbore principal fata de deplasarea longitudinala a sanie

a.) in plan vertical 0,02/300 mm

b.) in plan orizontal 0,015/300 mm

Paralelism axa pinola papusa fata de deplasarea longitudinala a saniei

a.) in plan vertical 0,015/100 mm

b.) in plan orizontal 0,01/100 mm

Bataie ax principal 0,01 mm Bataie con pe dorn

a.) langa ax 0,01 mm

b.) pe dorn la distanta L 0,02/300 mm

Diferenta inaltime ax arbore principal si papusa 0,04 mm Precizia sectiunii circulare prelucrate

a.) circulara 0,01 mm

b.) cilindrica 0,03/300 mm

Precizia de prelucrare in planul frontal

(concavitate)

0,02 mm

diam. 300 mm

Model SPI-1000 cod produs 25015004 DistanÅ£a dintre vârfuri 1000 mm Cursa longitudinalÄƒ maximÄƒ 950 mm Dimensiuni (L x l x h) 2500 x 1100 x 1450 mm Greutate 3530 kg Model SPI-1500 cod produs 25015003 DistanÅ£a dintre vârfuri 1500 mm Cursa longitudinalÄƒ maximÄƒ 1450 mm Dimensiuni (L x l x h) 3000 x 1100 x 1450 mm Greutate 3950 kg Model SPI-2000 cod produs 25015005 DistanÅ£a dintre vârfuri 2000 mm Cursa longitudinalÄƒ maximÄƒ 1950 mm Dimensiuni (L x l x h) 3500 x 1100 x 1450 mm Greutate 4370 kg Model SPI-3000 cod produs 25015006 DistanÅ£a dintre vârfuri 3000 mm Cursa longitudinalÄƒ maximÄƒ 2950 mm Dimensiuni (L x l x h) 4500x1100x1450 mm Greutate 4850 kg

+capacitate mare de incarcare a arborelui principal

+lantul cinematic: motor-cutie de viteze-ax principal, robust si precis

+constructie rigida din fonta de inalta calitate, cu structura nervurata

Lagaruire arbore principal

Rulment cu role cilindrice pe doua randuri si alezaj conic NN 30 K

- Capacitatea de incarcare dinamica mare

- Clasa de precizie ridicata

Rulemnt radial-axial cu bile, cu dublu effect seria 2344 (00), montat la diametrul mic al conului

- Asigura turatii mari pentru arborii masinilor-unelte

- Preiau eforturi mari raidale si axiale in procesul de aschiere

Combinarea celor doi rulemnti speciali, impreuna cu cele doua piulite la capete, formeaza un pachet reglabil, cu posibilitati de preluare a jocurilor si a eforturilor radial-axiale in timpul aschierii.

Rulment de sprijin la mijlocul arborelui principal. Este un rulment radial cu doua randuri de role NNK 30 K, reglabil axial printr-o piulita.

Rulment din coada arborelui principal este un rulment radial cu bile pe un rand cu rol de sprijin

Dotare standard:

• Universal cu 3 bacuri, diametrul 250 mm

• Universal excentirc cu 4 bacuri, diametrul 400 mm (falci cu reglare independenta) + flansa

• Varf prindere fix Mk V

• Varf prindere mobil Mk V

• Reductie Mk VII/V

• Sistem de iluminat local

• Sistem de franare

• Indicator filet

• Luneta fixa

• Luneta mobila

• Limitator multiplu electric

• Limitator mecanic

• Suruburi de reglare

• Scule de montaj

Dotare opÅ£ionalÄƒ:

• AfiÅŸaj digital de cote SPI-1000 Cod produs 25015012

• AfiÅŸaj digital de cote SPI-1500 Cod produs 25015015

• AfiÅŸaj digital de cote SPI-2000 Cod produs 25015017

• AfiÅŸaj digital de cote SPI-3000 Cod produs 25015018

• Set cuÅ£ite SK 25 x 25 Cod produs 25332525

• Variator de frecvenÅ£a FMO-8 Cod produs 60000108

Pret: 0 EUR
