ARES 4826APC PX5

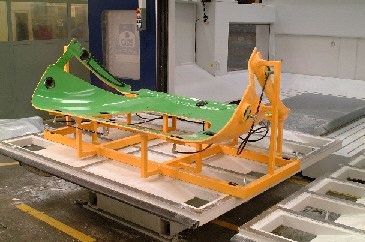

CENTRU DE PRELUCRARE CU CONTROL NUMERIC PENTRU PRELUCRAREA PLASTICA, MODELE SI MATERIALE FORMATIZATE
Play Pause Prev image Next image View zoomed images
Next imageNext imageClose
Producator:
CMS
Grupa:
Centru de prelucrare cazi de baie
DESCRIERE
SOLUTIA CMS
Centrul de lprelucrare CNC ARES este sinteza experientei acumulate de CMS in sectorul materialelor formatizate, prototipizate precum si modele din aluminiu.
Structura si solutiile tehnice adoptate componentei selectionate asigura un inalt grad de finisaj, o inalta viteza de lucru, afidabilitate, rigiditate, flexibilitate in folosire si productivitate.
Privind frontal unitatea de lucru, miscarea longitudinala (axa X) este efectuata de portale ce aluneca pe sina; miscarea e efectuata prin 2 servomotoare sincronizate .
Miscarea transversala (axa Y) este realizata de car ce aluneca pe portale; pe acesta este montat canotul pentru pentru miscarea verticala (axa Z). Pe extremitatea inferioara a canotului vine fixata unitatea operatoare.
Transmisia miscarii a axelor liniare este data de un sistem cu pinion/cremaliera . Carele aluneca cu patine pe recircularele de sfere pe ghidaje prismatice de sectiune larga rectificate si temperate.
Ghidajele prismatice de ridicare a celor 3 axe liniare cu dimensiune 35 si clasa de precizie H.
Structura si miscarea axelor
Structura razei mobile
Cursa axa Viteza Accelerare
X = 4.800 mm 80 m/min. Pana la 5,0 m/s2
Y = 2.600 mm 80 m/min. Pana la 5,0 m/s2
Z = 1.200 mm 70 m/min. Pana la 5,0 m/s2
Axe Rotative
B° = +/- 120 ° 9.000 °/min. 500°/ s2
C° = 540 ° 9.000 °/min. 500°/ s2
Miscarea axei x este efectuata prin 2 servomotoare sincronizate (axa electrica ).
Protectia contra prafuluiI
Suflatoare de protectie pentru o izolare completa fata de praful generat de prelucrare, fiind aplicate pe ghidajele axelor X si Y, si protectie pentru ghidajele axei Z.
Unitatea operatoare
PX5 – Cap universal cu schimbarea automata a ustensilelor
Dotata cu 2 axe rotative, 4° si 5° axe, gestionate de CN ce permite inclinarea in toate directiile. Miscarea axelor vine la mijlocul motoarelor in c.a. cuplate la reductori de inalta precizie cu sistem de recuperare automata al jocului.
Capul este echipata cu electromandrina speciala dotata cu rulmenti structurati pentru viteza inalta de rotatie si este de tipul schimbului de ustensile automat HSK 63 F
Un convertitor de frecventa regleaza in continuu viteza si sensul de rotatie al electromandrinei.
Racirea electromandrinei prin centralina ce mentine constanta temperatura lichidului refrigerant.
Unitatea operatoare este dotata cu o frana pneumatica pentru blocarea in pozitie fixa a axelor B si C ; permite o crestere a rigiditatii in timpul prelucrarii incat nu este ceruta o interpolare a acestor axe.
Puterea electromandrinei in serviciu continuu (S1) = 12kW la 12.000 rotatii
/min
Puterea electromandrinei in serviciu la 60% (S6) = 15kW la 12.000 rotatii/min
Numar de rotatii maxim = 24.000 rotatii/min
Suflator aer comandat de codul M
Convertitor static de frecventa KEB
1 comanda digitala cu viteza de rotatie de la 1.000 la 24.000 rotatii/min.
Plan de lucru
Plan de lucru standard
2 mese de dim 2.020 x 2.160 mm fiecare
Sistem de extragere masa "Twin Shuttle"
Mesele pot prelucra individual dar si in pendulare ce pot fi cuplate pentru prelucrarea piesei de dimensiuni mari.
Viteza de pozitionament : 40m/min – greutate max. ridicabila 1.000Kg – protectie frontala speciala
Vas aspirant
Vase aspirante pentru recoltarea deseurilor postate sub mese.
Control numeric
Control numeric S10/OSAI 510i adaptat pentru masina
Caracteristici principale:
-CPU 850 Mhz RAM 32 Mb
-gestiune max de 15 axe (9 axe pentru fiecare proces activ)
-20 Mb memoria part program
-Modalitate DNC pentru programe de dimensiuni lungi
-Tehnologia full digital
-Optiune DOS timp real
-Optiune TCP
-Optiune multiproces
Panou operator:
Panoul operator este instalat pe cadrul electric si reprezinta interfata intre utilizator si controlul numeric ce misca, interpoleaza si controleaza axele masinii;
Caracteristici :
-Monitor TFT 15" integrat pe cadrul electric
-PC Compaq DESKPRO EVO D530 SFF
-Chipset intel 865G
-Procesor: Intel Celeron a 1.8 GHz / 400 MHz FSB cache L2 256KB ECC
-Memoria: 2 sisteme pentru expansiunea memoriei
-128-MB DDR 266MHz instalati - Disc Fix : 20 GB Ultra ATA/100
-Card Grafic: Intel Extreme Graphics Integrat 32MB ( ris. 1280x1024 @85Hz 65K colori)
-Floppy: 1.44MB Disket Drive
-CD-ROM: 48x IDE Intern
-Card Audio: Intel AC ’97 Integrat
-DMI 2.0
-Compaq 10/100 Tx
-Slot de extindere : 2 PCI + 1 AGP – Numar ???bays???: 3
-Compaq Easy Access Keyboard cu suport EURO
-Scroll mouse
-2 seriali, 1 paralela, 4 USB, 1 tastatura, 1 mouse, 1 port VGA, 4 audio
-Sistem operativ : Windows XP Pro Multilimba sau 2000 Multilimba
Pachet viteza de taiere auto-adaptata
Control dinamic, ce mentine efortul prelucrarii intern la un rang optim, agenda pe viteza de avans (pentru fiecare ustensila se va imposta limita max si min de utilizare ).
Dispozitiv de control dinamic al ustensilelor pe PC pentru rotatie si incarcare.
Teleasistenta cu licenta PC
Permite vizualizarea statutului masinii de pe oricare alt PC autorizat, ce permite operatorului sau tehnicienilor CMS, direct de pe CMS, de a supraveghea si asistea procesul.
Legatura poate utiliza o linie telefonica analogica pentru legarea centrului de lucru printr-un modem analogic prezent in configuratia standard a masinii.
Pachetul teleasistenta permite operatorului CMS de a verifica si modifica on-line, a parametrilor si a programelor masinii, cu posibilitatea interventiei de la distanta.
TEHNOLOGIA FULL DIGITAL
TABLOU ELECTRIC
Tablou electric separat postat pe spatiul drept al masinii , complet cu conditionator. Grad de protectie IP54.
Tensiune de alimentare standard = 400 Volts +/- 5% / 50 Hz
NOTA: sistemul trifazat de distributie langa cel al clientului trebuie sa aiba centrul stea pe pamant ( sisteme de aimentatie TT; TN-C ; TN-S); clientul trebuie sa prevada montarea cadrului , un transformator stea / stea cu centru stea secundara.
Pentru protectia diferentiala si prevenirea folosirii unui dispozitiv retardat de tip cu curent diferential reglabil de 0,3 A, din momentul ce in cadrul electric al masinii se gaseste aparatura ce poate genera o componenta continua a curentului la o eventuala pana de curent.
INSTALATIA
Instalatia pentru vid
Instalatia pentru vid cu inalta depresiune, generata de o pompa rotativa, montata pe sasiu si formata din filtre.
Numar pompe 2
Capacitate/buc 100 m3/h
Zone vid nr. 2
Instalatia de vacuum dubla ( nr. 2 zone) completa cu comanda la pedala si 10 + 10 prinderi de vacuum
Instalatia de lubrifiere
Instalatie automata centralizata cu injectare fortata pentru lubrifierea carelor cu control de presiune si semnalarea nivelului de minim al vasului.
Culoare masina
Culoare standard CMS - gri = RAL 7035 si albastru opac = RAL 5003
Accesorii
TEACH-IN avans (consola de control remontat, (Robox)
Cu Joystick si monitor + SW POWER ARM)
Cracteristici tehnice console:
alimentare 24VDC (+/-10%) xA
temperatura ambient 0-35°c
display TFT culori 10" 800X600 - touch screen
procesor 600Mhz cu 48/112MB ram
slot pentru compact flash accesibil din exteriorul terminalului
compact flash 128MB
joy-stick cu 3 grade de libertate analogica echipata cu buton pentru memorarea cotelor axelor
selector 12 pozitii
buton cu 2 pozitii monostabile
fciuperca de urgenta
buton "Start"
butoane "Stop"
cablu lungime 12 m cu terminali liberi
SOFTWARE POWERARM
POWERARM permite digitalizarea punctelor a unui model 3D printr-un brat antropomorf (exclus din furnitura , nu este expres indicat in oferta ) sau de a importa puncte cu functia de auto invatare, de reelaborare, modifica, simula comportamentul masinii CN si in fine codul ISO necesar pentru functionare.
Produsul este divizat pe 3 menu principale:
Grafica (Digitalizarea este modificata ), Simulare, Cod CN.
Descriere Generala
-Interfata e simpla si intuitiva ;
-Manual cu indice de cautare este un optim auxiliar pentru utilizator ;
-Zoom;
-Functie matematica de masura cu auxiliar a a punctelor importante si de analiza;
-Taste pentru utilizarea rapida a comenzilor mai frecvente;
-Stampa pentru produsul curent.
Grafica (Digitalizarea este modificata )
In acest mod este posibila digitalizarea piesei prin bratul antropomorf. Pe aceste puncte este posibil executarea unei serii de modificarii.
Faza de digitalizarea a bratului antropomorf este simplificata de o serie de comenzi ce identifica tipul entitate / forma geometrica:
Pentru fiecare din aceste comenzi un submenu permite impostarea datelor caracteristice ce faciliteaza si motorizeaza faza de digitalizare, crestere preciziei pe geometrie, reducand timpul de lucru.
Pe fiecare distanta se pot executa o serie de elaborari:
• Modificarea punctelor ( sau modificarea cotelor liniare ) ;
• Blocarea axelor rotative (unul sau amandoi ) in fazele de relevare;
• Modificarea vitezei de avnas;
• Selectionare ustensilelor pentru masina echipata din depozitul cu ustensile de schimb sau din grupul revolver;
• Distanta tastata cu ustensila poate fi corecta fie cu diametru ca spatiu de corectie;
• Modificarea originii piesei digitalizata ;
• Inserarea primului si ultimului punct de distanta digitalizata.
Simularea
In acest mod este posibila observarea simularii produsului curent de a verifica miscarile masinii si posibilele coliziuni cu piesa.
Printre posibilele optiuni ale acestei faze sunt:
-Vizualizarea simularii cu diverse obiecte ;
-Zoom;
-Incetinirea, motorizarea, oprirea simularii prelucarii piesei ;
-Pe spatiul drept al ecranului putem observa numele prelucrarii in curs, capul ce realizeaza pozitiile X,Y,Z,A,B , viteza de avans si de rotatie.
Codul Cn
Este posibila generarea codului CN al produsului curent pentru masina selctionata, modificarea codului CN, salvarea codului CN precum si printarea codului CN.
Generarea codului CN este gestionata printr-un fir electric extern ce descrie pilotarea, controlul numeric utilizat de aceasta. Cu acest SW se poate pilota aceasi masina CMS cu acelasi tip de control numeric.
Corectia razei ustensilei este o optiune.
Permite digitalizarea tuturor distantelor cu un tastator (nu trebuiesc schimbate). E in faza de digitalizare, prima de initiere, ce specifica cu care raza a ustensilei lucreaza si va fi testat . Sw automat, in faza de generare al CN, tine cont de diferenta razei prin principala ustensila si ustensila de prelucrare si calculul miscarilor.
Siguranta
Inchidere perimetrala de siguranta integrata in baza , cu perete central rotativ .
Butoane
-Nr. 1 buton fix postat in exterior - pe partea frontala a masinii - pentru functiile de urgenta, Start – Stop.
-Nr. 2 butoane de urgenta interne zonei de lucru, 1 pentru spatiu.
Masina este conforma normelor CE
Documentatie
Manual in limba: ITALIANA
Nr. 1 –manual de instalatie, folosire si intretinerea masinii pe CD
Nr. 1 - manual de folosire si programare pentru CN.
Pictograme pentru comenzi electrice .
Mesaje CN in ITALIANA

ACCESORII
OPTIONALE :
-Hota de aspirare cu 5 axe amovibile
Cu utilizarea hotei a cursei axei C de +/-200°
-Sonda radio p
Sonda electronica de masurare montata pe port-scula cu transmisia semnalului radio . Dispozitivul consimte relevarea contactului cu un element coordonat de un punct: pentru masurarea exacta a pozitiei piesei in prelucrare.
Sistem de recalificare a axelor
Dispozitiv de control pentru recalificarea axelor rotante si masurarea lungimii ustensilelor.
Depozit ustensile
Nr.1 depozit cu ustensile schimb
Depozit a 8 posturi pentru ???codoli??? HSK63 F, cu protectie presurizata a port-sculelor
Acoperis integral complet cu iluminare
2 Sisteme manuale pentru prelucrarea cazii de baie, cu pozitionare manuala pe ghidajul ventuzelor pentru blocaj.
Sistemul de blocare este flexibil si permite interschimbarea diverselor tipuri de ventuze pentru adaptarea la diferite forme de vase.
Prezenta unei ventuze mobile centrale cu indicarea pozitiei in inaltime.
Ventuza este interschimbabila si permite adaptarea la diferitele forme ale cazii. Un set de ventuze este inclus in furnitura .
