Celule de Medie Tensiune de Interior

Celule de Medie Tensiune de Interior - CIMT

 pana la 36kV

DESTINATIE:

 Instalatii electrice de MT (statii de distributie) din:

- retele electrice

- consumatori clasici (industriali)

- centrale nulearo-electrice (categ. 3, conform AQ04)

EXECUTIE:

Fixa (pana la 4000A)

Debrosabila (pana la 3150A)

Sisteme de bare:

- simplu

- dublu

Caracteristici tehnice:

Tensiune nominala (kV)   7,2   12   24  36

Tensiune de seviciu (kV)  6    10   20  30

Tensiune nominala tinere la impuls de trasnet

- izolatie: faza - pamant/faza - faza

Nivel 1/Nivel 2 (kV max.) 40/60   60/75   95/125   145/170

- izolatie nivelului de separare

Nivel 1/Nivel 2 (kV max.) 46/70   70/85   110/145  165/195

Tensiunea nominala de tinere la incercarea la 50Hz

- izolatie: faza - pamant/faza - faza (kVef)  20   28   50   70

- izolatia intervalului de separare (kVef)    23   32   60   80

Curent nominal (A) pana la 3150 (4000)

Curent limita termic timp de 1 sec. (kA) pana la 50

Curent limita dinamic (kA max.) pana la 125

Frecventa nominala (Hz)  50 - 60

Grad de protectie IP 30 - IP 41

Testare la arc liber in interior (kA) pana la 50

Clasa seismica (IP nr. 1/1984-IPEC) II

Conditii de mediu:

Zona climatica "N" sau "T" categoria de exploatare 3

Temperatura mediului ambiant: -15 - +50 grade

Temperatura medie in 24 ore: max. 35 grade

Umiditatea relativa a mediului ambiant: max. 80% la 20%

Altitudinea de utilizare recomandata: max. 1000m

Gradul de agresivitate al atmosferei: normal

Constructie Compartimentata

Compartiment intrerupator situat in fata-jos

Contine un carucior (la podea sau median) echipat cu intrerupator in vid sau SF6

Compartiment joasa tensiune

Situat in partea din fata-sus a celulei

Compartiment bare generale

Situat in partea din spate-sus a elulei; izolare in aer

Compartiment cabluriSituat in partea din spate-jos a celulei

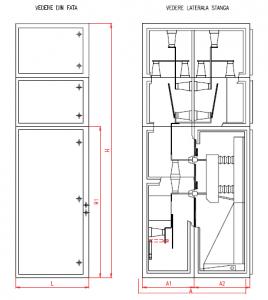

Dimensiuni (standard)  (mm)

Nota: la cerere, dimensiunile pot fi adaptate.Produatorul poate modifica dimensiunile fara preaviz.

Sistem simplu de bare

      L/W                       A/D                       H

12kV 24kV 36kV   12kV 24kV 36kV   12kV 24kV 36kV

900 1200 1750   1750 1950 2500   2200 2400 3650

Documente de referinta

- IEC 271-200 - Aparataj in caracasa metalica pentru curent alternativ, tensiuni nominale peste 1kV pana la 52kV.

- IEC 694 - Prescriptii comune pt. standarde referitoare la echipamente de inalta tensiune.
