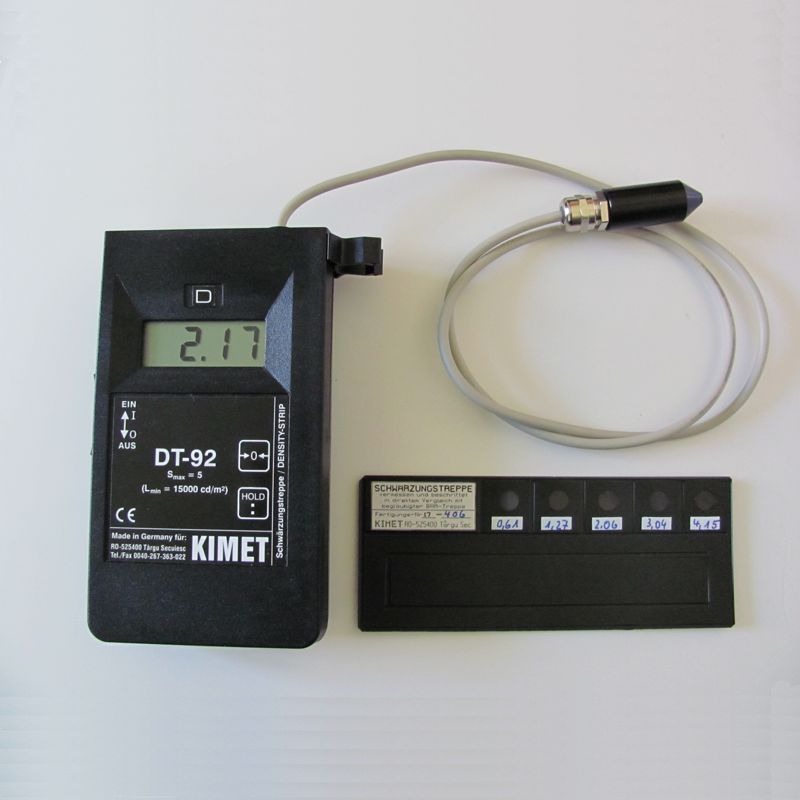

Densitometru DT-92

Aparatul pentru masurarea densitaţii de innegrire DT-92 este un dispozitiv de masurare folosit la determinarea fotometrica a densitaţii de innegrire a filmelor röntgen.
Unitatea densitaţii de innegrire este definita prin logaritmul zecimal al raportului dintre intensitatea luminii inainte de film şi intensitatea luminii care a patruns prin film.
Intensitatea luminii patrunse se va stabili cu ajutorul unei fotodiode cu siliciu care este riguros liniara pe parcursul mai multor decade.
În aparatul de masurat semnalul de intrare este evaluat printr-o referinţa foarte precisa, se transforma intr-o valoare numerica şi prin LCD va fi adus la afişaj.

Dispozitiv de masurare:
În sonda de forma cilindrica, printr-un orificiu de forma inelara de D=2mm soseşte o cantitate determinata de lumina pe traductorul de masurare cu fotodioda. Valorile noi sunt infaţişate in câteva miimi de secunda.
Prin cablul de masurare ecranat este alimentat curentul necesar sesizorului fotoelectric şi semnalul este condus la aparatul de afişare. Sonda prin carcasa sa de aluminiu este nu numai uşor de condus cu degetele unei mâini, ci este şi bine ecranata contra câmpurilor perturbatoare electrice.
În aparatul de afişare sunt montate toate treptele de transformare, de funcţii şi amplificare, cât şi un acumulator sau prin blocul de alimentare de la reţea se livreaza energia pentru intregul aparat.

Densitatea luminoasa ale negatoscoapelor
Densitatea luminoasa poate sa se modifice datorita fluctuaţiilor de tensiune din reţeaua electrica.
Din cauza gruparii lampilor şi oglinzilor sau murdaririi filtrelor şi a sticlelor schimbatoerelor de caldura densitatea luminoasa pe suprafaţa iluminata uneori este distribuita neuniform. Masurarea densitaţii de innegrire a unui film se efectuiaza in acelaşi punct al negatoscopului, unde aparatul a fost calibrat. Deplasarea din punctul de calibrare este permisa numai când densitatea luminoasa este aceaşi.

Reglare
Aparatul este reglat in uzina, luând in consideraţie in special domeniul S=1,5 pâna la 3,5 prin utilizarea unui negatoscop standardizat şi al unui etalon pentru densitatea de innegrire aprobat de catre BAM, bazânduse pe materialul etalon-film röntgen 1001 X-Ray conform US NIST.
Calibrarea aparatului DT-92 poate avea loc pe o suprafaţa luminoasa cu o densitate luminoasa de 15.000 pâna la 80.000 cd/m2. Regulatorul respectiv se afla lânga fişa de racordare la reţeaua.

Instalarea poate fi facuta in trei feluri:
1. plan pe cele patru talpi de cauciuc
2. inclinat cu ajutorul talpii de poziţionare rabatabile
3. montat plan pe perete. Pentru aceasta se va indeparta talpa de poziţionare şi se va fixa blocat in crestaturile superioare. În crestatura laterala poate fi introdus un etalon pentru densitatea de innegrire, livrabil suplimentar.
