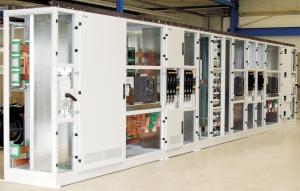

Sistem de Distributie pentru cladiri max. 4000 A

Sistem de Distributie pentru cladiri max. 4000 A

Certificare pentru incercari de Tip - T T A

EXECUTIE:FixaPlug-inDebrosabila

CARACTERISTICI TEHNICE

Standarde IEC 439-1. EN 60439-1

Retea TN-C ; TN-C-S; TN-S ; IT

Tensiune nominala de izolare 1000 V

Tensiune nominala Ue 690 V / 50 - 60Hz

Curent nominal bare generale (max.) Ie 4000 A

Curent de scurtcircuit de scurta durata Icw up to 100kA (1s)

Curent nominal secþiune iesire 630 A

Curent de stabilitate dinamica (max.) 220 kA

Forme de separare (IEC 439-1) form 1 to form 4

Dimensiuni (mm)

- Inaltime (fara plinta) 2000

- Latime 425, 600, 800, 1000, 1200

- Adancime 400, 600, 800

Grad de protectie (IEC 529, DIN 40050) IP 31 and IP 55

Protectia persoanei si echipamentului IEC 204 (UED73/23EEC)

Compatibilitate electromagnetica 89/336 EEC

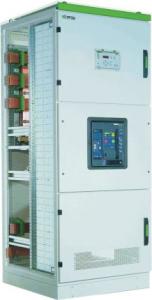

Sectii de alimentare

SIGUR, COMPACT, SIMPLU

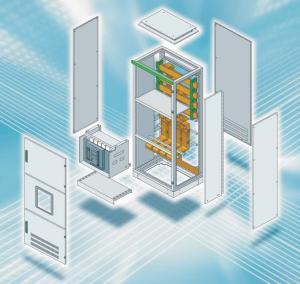

Structura compacta si manipulare usoara

Securitate pentru protectia personalului

Flexiblilitate; Module perfect imbinabile

2 tipuri de montaj al barelor:

- bara spate cu 2 sisteme de bare - BBB

- bara sus cu un sistem de bare - BBT

Separatoare cu fuzibil:

SASIL: - orizontal / vertical in montaj plug-in

- operation from outside

SL: - orizontal / vertical in montaj fix

- operare: - din exterior

- din spatele usii

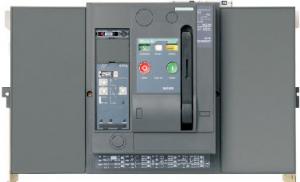

Intreruptoare Moeller pana la 4000 A pentru sectii de alimentare

IZM3 - 4000 A

IZM2 - 3200 A

IZM1 - 1600 A

NZM4 - 1600 A

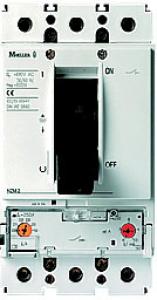

Intreruptoare Moeller pana la 630 A pentru sectii de distributie

NZM3

NZM2

NZM1

PKZM4

PKZM0

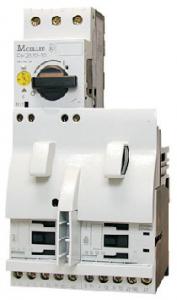

Motor Starter Combinations
