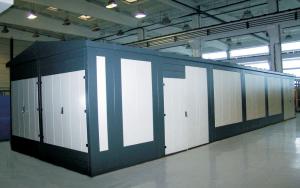

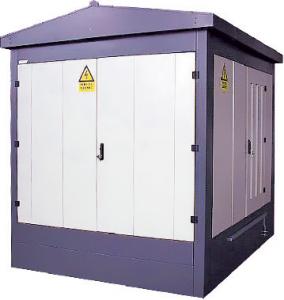

POST de TRANSFORMARE in Anvelopa Metalica
POST de TRANSFORMARE in Anvelopa Metalica - PT
EXECUTIE:
- Echipare conform schemei electrice solicitate
- Dimensiuni optime, functie de Transformator si spatiu
- Anvelopa metalica, robusta, compacta
Tabla zincata, 2 mm, vopsita (la exterior) electrostatic
- Compartimentare optima
- Protectia personalului operator
- dirijare si evacuare gaze in caz de arc electric
- protectie la scurtcircuit a transformatorului
- semnalizari “conectat/ deconectat”
- interblocaj intre usi
- impamantare dubla
- prevenire condens ( incalzire termostatata)
- iluminat interior in compartimente
- Sistem eficient de ventilatie
- Cuva pentru scurgere ulei transformator
- Optiuni
- izolatie termica suplimentara
- vopsea antiradiatii de exterior
ACCES OPTIM in EXPLOATARE
Usi duble pentru compartimentele MT si JT2 usi simple pt. compartiment transformator
Acoperis usor detasabil
Panou detasabil jos compartiment JT
Sistem de blocare la 90° a usilor
OPERATIVITATE, COSTURI REDUSE:
Manipulare
Transport
Instalare
Interventii
CARACTERISTICI TEHNICE:
Tensiune nominala a retelei MT (kV) 6; 10; 20
Tensiunea cea mai ridicata pt. echipament (kV) 7; 2; 12; 24
Tensiune nominala pentru JT (V) 400
Puterea Transformatorului (kVA) max. 1600
Frecventa nominala (Hz) 50 - 60
Grad de protectie IP 34 - IP 54
Clasa seismica (IP nr. 1/1984-IPEC) II
CONSTRUCTIE COMPARTIMENTATA

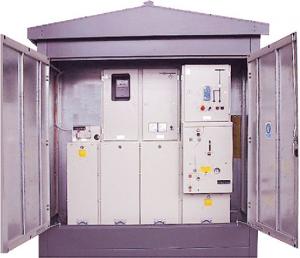

Compartiment Medie Tensiune
Celule etanse cu mediu de izolare SF6:
- 1 - 2 celule intrare
- 1 celula alimentare transformator
- alte functii (ex. celula de masura)

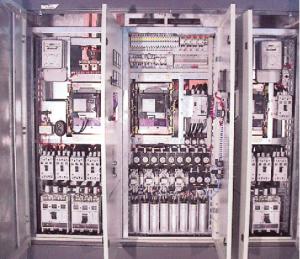

Compartiment Joasa Tensiune
- Echipament specific de distributie
- Intreruptor automat (de regula debrosabil)
- iesiri protejate cu: - sigurante fuzibile
- separtoare cu sigurante fuzibile
- intreruptoare automate
- Circuite de masura a parametrilor electrici principali
(Tensiune, curent, energie activa si reactiva)
- Circuite pentru iluminatul public (daca este cazul)
- Optional: circuite compensare factor de putere
Compartimentul Transformatorului
1 - 2 Transformatoare
- in executie etansa cu ulei
- in executie uscata
CONDITII de MEDIU:
- zona climatica “N” sau “T” STAS 6535-83, categoria de exploatare 1, conform STAS 6692-83
- temperatura mediului ambiant: -25 - +50°
- temperatura medie in 24 ore: max. 35°C
- umiditatea relativa a mediului ambiant: max 80% la 20 C
- altitudinea de utilizare recomandata: max 1000 m
- gradul de agresivitate al atmosferei: normal, STAS 7222-90
