Destinatie

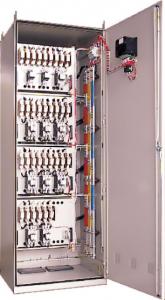

Tabloul electric pentru inbunatatirea factorului de putere este destinat obiectivelor energetice, metalurgice, chimice.

Principalele receptoare inductive care duc la scaderea factorului de putere in retelele electrice sunt: motoarele asincrone, cuptoarele cu arc, echipamentele electronice de putere, transformatoarele, masini electrice subexcitate.

Corectarea automata a factorului e putere se face in retelele electrice cu fluctuatii de energie reactiva, prin intermediul unui regulator de energie reactiva, echipat cu microprocesor.

Regulatorul are posibilitatea de a supraveghea proportiile de curent aciv si reactiv din retea si de a conecta (sau deconecta) numarul de trepte de condensatoare, in vederea obtinerii factorului de putere programat.

Avantajele compensarii automate

- suprima penalizarea pentru energie reactiva la functionarea cu cos<0,92 ind

- permite programarea factorului de putere dorit

- un factor de putere bun permite diminuarea sectiunii cablurilor

- scaderea pierderilor de energie activa prin scaderea puterii aparente ceea ce duce la reducerea facturii de energie

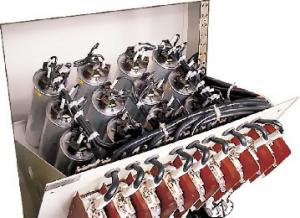

- asigura functionarea in 6 sau 12 trepte pentru a realiza o compensare rationala- condensatoarele folosite au dielectric uscat sunt ecologice si au gabarit redus

- cazul strapungerii dielectricului, acesta se reface in cateva fractiuni de secunda printr

-un proces de autoregenerare.

CARACTERISTICI TEHNICE

Standarde IEC 439-1. EN 60439-1 DIN VDE 0660 part 500

Tensiune nominala 400 V

Putere reactiva compensata 2.5 kvar ... 600 kvar

Factor de putere - gama de reglare 0.8 ind ... ... 1 ... ... 0.9 cap

Numar trepte comutabil 6 or 12 steps

Timp de comutare intre trepte 5 sec ... 600 sec
