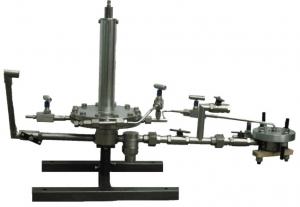

DISPOZITIV AUTOMAT EVACUARE LICHIDE DIN SEPARATOARE SUBTERANE TIP ARD-EC

APLICATII

Dizpozitivul automat de evacuare condens este destinat eliminarii acumularii de lichid din

conductele de gaz avand adresare specifica conductelor subterane,dar se poate aplica si

conductelor supraterane

Evacuarea se face in mod automat atunci cind nivelul lichidului atinge un nivel prestabilit,nu

necesita energie din exterior,se bazeza pe diferenta dintre presiunea din conducte si presiunea

atmosferica

Solutia tehnica aplicata permite montajul evacuatorului de condens fara modificari ale structurii

actuale ale sistemelor de conducte/condensoare existente

Montajul este suprateran sau subteran.

Deoarece fluidul de lucru este apa ,necesita cofret de protectie termica daca se monteaza

suprateran

CONSTRUCTIE

Elementul definitoriu este senzorul de presiune diferentiala-constituit dintr-o camera cu

membrana,care compara valoarea presiunii hidrostatice a coloanei de lichid acumulat cu o valoare

prescrisa.

Depasirea valorii prescrise duce la deschiderea unui distribuitor 2/2 ce permite evacuarea

condensului pina cand nivelul lichidului ajunge la valoarea minima.

Daca este cazul-cantitati mari de condens - ventilul mai sus mentionat se constituie ca pilot pentru

un alt ventil 2/2.

Diametrul nominal 1/8” pina la 2”

Presiunea statica 1 – 64 bar

Distanta maxima (pe verticala)intre conducta si evacuator 2000 mm

Presiune minima detectata 50 mm H

Racordarea la proces –flanse Pn64 dar perfect adaptabila la structura existenta la fata locului.

Materiale utilizate–otel inox;PTFE;elastomeri rezistenti la produse petroliere si apa sarata
