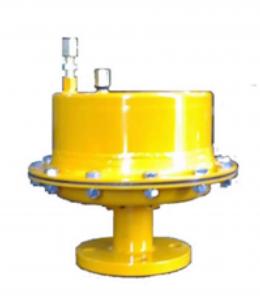

Supapa de ventilatie cu membrana tip SVM

Aplicatii

Supapa care are rol de a mentine  presiunea pernei de gaz dintr-un rezervor in limitele prescrise permitind

-admisia aerului atmosferic  in rezervor cand se creeaza vacuum -ca urmare a evacuarii de lichid din rezervor sau a contractiei lichidului ca urmare a variatiei de temperatura sau

-evacuarea acestuia cand se creeaza suprapresiune -ca urmare a introducerii de lichid sau a dilatarii acestuia ca urmare cresterii temperaturii.

Construita din doua camere concentrice una de vacuum si una de suprapresiune,etansare cu membrana pe doua scaune,domeniul de lucru minim maxim este dat de inaltimea colanei de lichid din fiecare camera fiind data de masa de lichid din fiecare camera.

Caracteristici tehnice

Constructia fiecarei supape satisface cerintele specifice presiunii,mediului de lucru si temperaturii la care este proiectata sa fie utilizata

-mediul de lucru -gaze neutre sau potential corosive-in acest caz se va indica in mod explicit natura gazului.

-temperatura fluidului de lucru pina la 100 C.

- Diametrul nominal de la Dn25 pina la DN150.

- Domeniul de reglare al presiunii  vacuum -300 /-20mm H2O

                                                        Suprapresiune 20/500 mmH2O

Abatere admisa de la valoarea presiunii reglate +/- 5%

Materiale

Materialele utilizate de fabricant sunt specifice fiecarei aplicatii in parte, de regula utilizindu-se pentru carcasa otel carbon,etansare elastomer/inox iar lichidul folosit este monoetilenglicol concentrat (minim90%).
