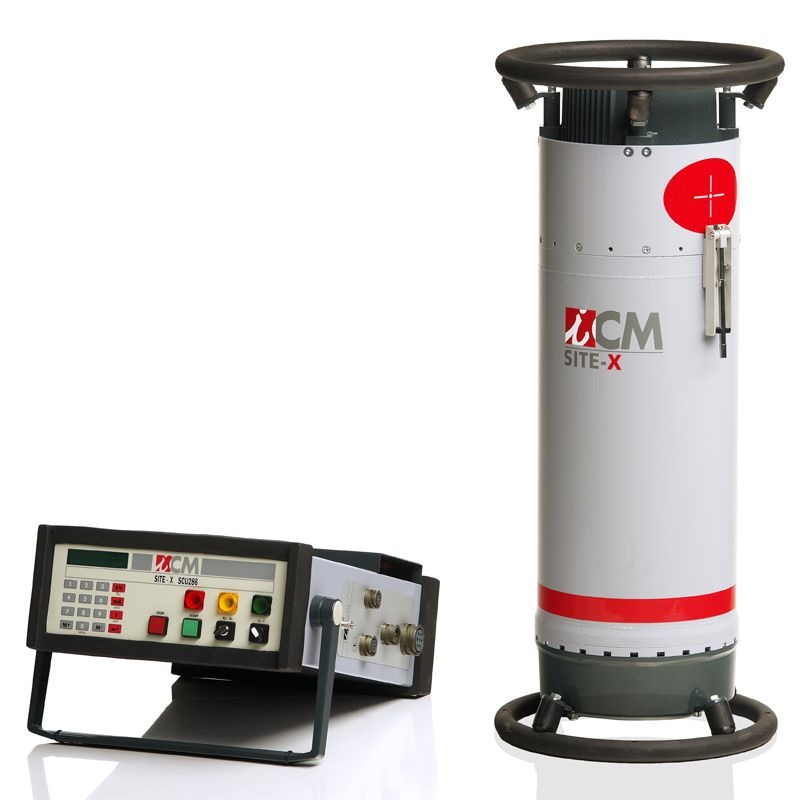

Generator Rontgen (raze X) SITE X Directional

Modele SITE-X Directionale

UN PRINCIPIU SIMPLU ŞI EFICIENT
Toate unitaţile SITE-X si SITE-XS sunt echipate cu un anod tubular. Partea focala este in afara parţii izolate a generatorului de mare voltaj. Avantajul maxim consta in configuraţia ideala: acelaşi diametru exterior, cantitatea de plumb folosit pentru protecţia impotriva nivelului standard de radiaţii se reduce considerabil.
Astfel, greutatea redusa face posibila creşterea eficienţei calitative şi creşterea nivelului de performanţa. (robusteţe, racire, accesorii, etc).
Putem sa va confirmam ca in momentul de faţa generatoarele ICM sunt cele mai uşoare unitaţi de pe piaţa.

PERFORMANTA
Un schimbator de caldura de mare eficienţa a fost dezvoltat in colaborare cu Institutul de Termo-Mechanica din Liege. Acesta permite un ciclu de operare 100% sub condiţii de siguranţa deplina şi in acelaşi timp reducerea cu 50% a temperaturii anodului.

DETALII DE IMPORTANŢĂ MAJORĂ
Generatoarele direcţionale sunt echipate cu un "carusel" interior care conţine un cap de plumb cu 4 diafragme calibrate pentru cele mai des utilizate filme. Fiind protejat impotriva pierderilor in amplasament şi având a greutate de 1.0 kg, acest dispozitiv foarte practic inlocuieşte aproximativ 20 kg de accesorii fragile economisind loc.

Aceste aparate poseda Autorizaţie de Securitate Radiologica de la CNCAN AI 129/2007

SiteX Directional
UM
D1802
D2008
D2258
D2506
D3006
D3206
D3605

Tensiunea de lucru
kV
60~180
70~200
70~225
70~250
90~300
90~320
120~360

Selectie tensiune de lucru
kV
1

Curenți de lucru
mA
1 ~ 3
1 ~ 8
1 ~ 6
1 ~ 5

Curenți de lucru la tensiune maxim
mA
2
8
6
5

Selectie Curenți de lucru
mA
0.1

Geometrie radiatii
-
Directional

Unghi maxim raze
(°)
60°x40°

Dimensiune pata focala
mm
0.8x0.8
2.5x2.5
2.6x2.6

Filtrare inerenta
mm
Echiv.3.5(Al)
2.5(Al) + 0.4(Ni)

Diafragme interne
-
nu
da (4+1)

Ciclu la 40°C temperatura ambianta
%
50
100
60

Temperatura ambientala de operare
°C
-25 ~ +70

Temperatura de stocare
°C
-40 ~ +80

Presiune izolație SF6 la 20°C
kg/cm2
5.0

Alimentare ventilator de racire
VDC
24

Clasa de protecţie
-
IP65

Grosimea de penetrare in otel la puterea maxima (FFD=700mm/Film D7pb/D=1.5/T=20 min)
mm Fe
24
41
49
54
70
76
82

Inele prindere
-
Da

Poziția soclu de interconectare
-
Radial
Axial/Radial

Numar de dispozitiv de centrare telescopic (FFD=700mm)
-
-
1

Doza max. de scurgeri la putere maxima la 1m conform DIN
mSv/h
2.5
10

Panou de masura microcontroler HT (kV şi mA)
-
Da

Dimensiuni
mm
Ø250x573
Ø346x771
Ø346x831
Ø400x930

Greutate fara inele prindere
kg
9.5
28
31
46
