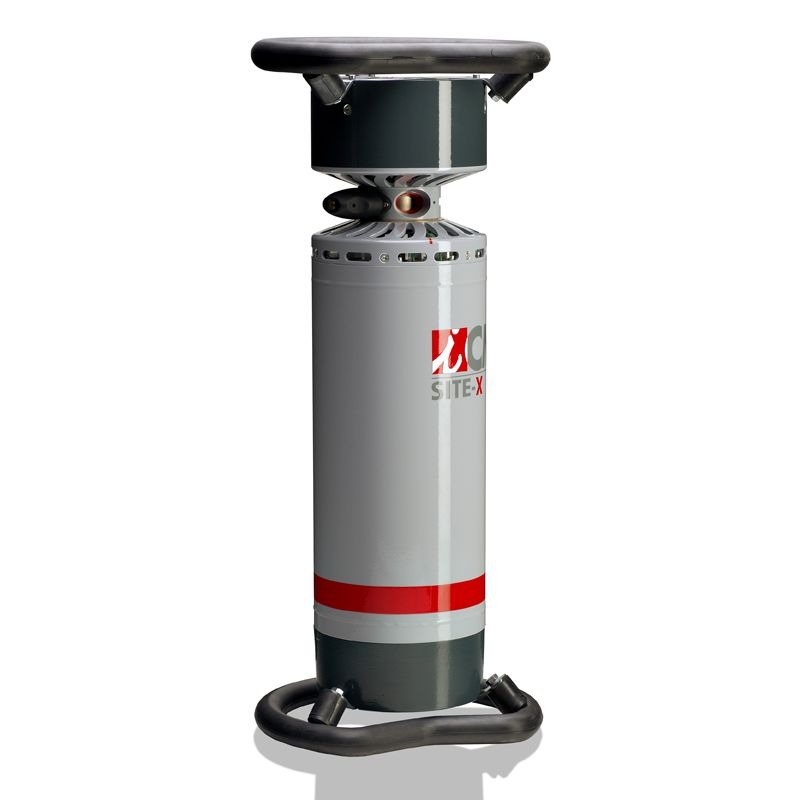

Generator Rontgen (raze X) SITE XS Directional

Modele SITE-XS Directionale

Generatoarele SITE-XS sunt sunt de fapt versiuni reduse, mai compacte, a modelelor corespondente SITE-X, disponibilie in versiuni de 200, 225 si 250 kV

UN PRINCIPIU SIMPLU ŞI EFICIENT
Toate unitaţile SITE-X si SITE-XS sunt echipate cu un anod tubular. Partea focala este in afara parţii izolate a generatorului de mare voltaj. Avantajul maxim consta in configuraţia ideala: acelaşi diametru exterior, cantitatea de plumb folosit pentru protecţia impotriva nivelului standard de radiaţii se reduce considerabil.
Astfel, greutatea redusa face posibila creşterea eficienţei calitative şi creşterea nivelului de performanţa. (robusteţe, racire, accesorii, etc).
Putem sa va confirmam ca in momentul de faţa generatoarele ICM sunt cele mai uşoare unitaţi de pe piaţa.

PERFORMANTA
Un schimbator de caldura de mare eficienţa a fost dezvoltat in colaborare cu Institutul de Termo-Mechanica din Liege. Acesta permite un ciclu de operare 100% sub condiţii de siguranţa deplina şi in acelaşi timp reducerea cu 50% a temperaturii anodului.

DETALII DE IMPORTANŢĂ MAJORĂ
Generatoarele direcţionale sunt echipate cu un "carusel" interior care conţine un cap de plumb cu 4 diafragme calibrate pentru cele mai des utilizate filme. Fiind protejat impotriva pierderilor in amplasament şi având a greutate de 1.0 kg, acest dispozitiv foarte practic inlocuieşte aproximativ 20 kg de accesorii fragile economisind loc.

SiteXS Directional
UM
XS-D2004
XS-D2254
XS-D2504

Tensiunea de lucru
kV
70~200
70~225
70~250

Selectie tensiune de lucru
kV
1

Curenți de lucru
mA
1 ~ 4

Curenți de lucru la tensiune maxim
mA
4

Selectie Curenți de lucru
mA
0.1

Geometrie radiatii
-
Directional

Unghi maxim raze
(°)
60 x 40

Dimensiune pata focala
mm
2.5 x 2.5

Filtrare inerenta
mm
0.4(Ni)

Diafragme interne
-
da

Ciclu la 40°C temperatura ambianta
%
100

Temperatura ambientala de operare
°C
-25 ~ +70

Temperatura de stocare
°C
-40 ~ +80

Presiune izolație SF6 la 20°C
kg/cm2
5.0

Alimentare ventilator de racire
VDC
24

Clasa de protecţie
-
IP65

Grosimea de penetrare in otel la puterea maxima (FFD=700mm/Film D7pb/D=1.5/T=20 min)
mm Fe
37
44
51

Inele prindere
-
Da

Poziția soclu de interconectare
-
Axial/Radial

Numar de dispozitiv de centrare telescopic (FFD=700mm)
-
1 (laser)

Doza max. de scurgeri la putere maxima la 1m conform DIN
mSv/h
2.5
10

Panou de masura microcontroler HT (kV şi mA)
-
Da

Dimensiuni
mm
ø305x718

Greutate fara inele prindere
kg
19
