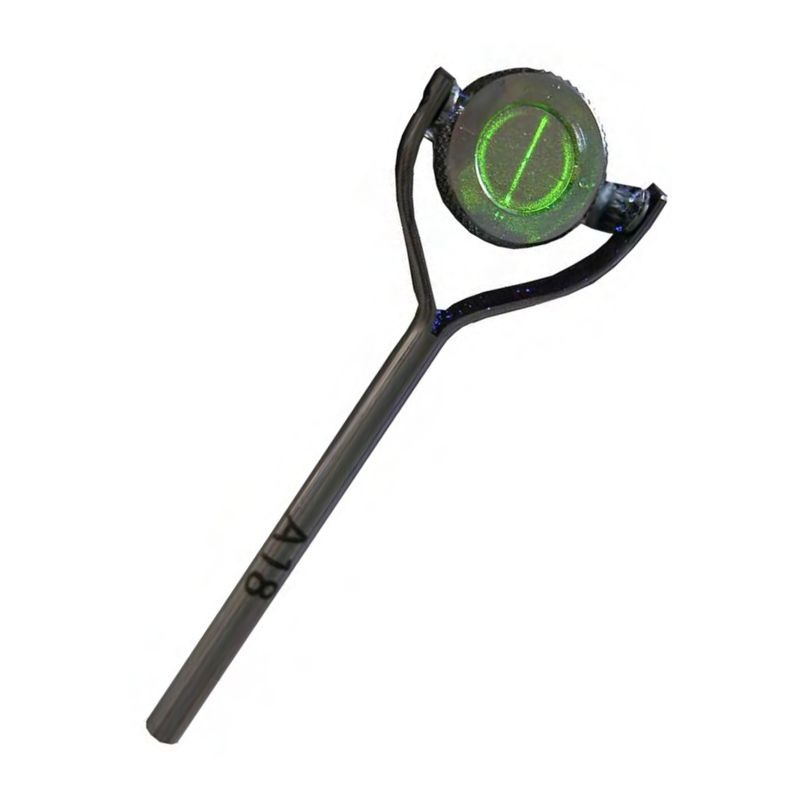

Indicator de câmp magnetic Berthold (Penetrameter)

Indicatorul Berthold este conceput pentru a determina intensitatea și direcția de magnetizare a configurarii selectate și calitatea suspensiei de pulberi magnetice fluorescente.
Atunci când este plasat pe o piesa de testat magnetizata, liniile magnetice trec prin cilindrul de fier secționat.
Crestaturile de pe cilindrul de fier vor fi vizibile atunci când seaplica pulbere magnetica sau soluție magnetica fluorescenta.
Direcția de indicare maxima se realizeaza rotind etalonul in jurul axei sale.
Direcția câmpului este perpendiculara pe defect la indicația maxima.
Eficiența magnetizarii, penetrarea și calitatea suspensiei de ulei fluorescente se pot determina rotind incet inelul exterior al indicatorului de câmp, marind distanța dintre placa subțire de alama și piesa de testat.
Valoarea de ridicare in punctul in care tocmai apare indicația ofera o masura a eficienței testarii câmpului magnetic.

Specificații:
Diametru etalon: 20 mm
Înalțime etalon: 5 mm
Lungimea suportului: 95 mm
Greutate: 24 g
