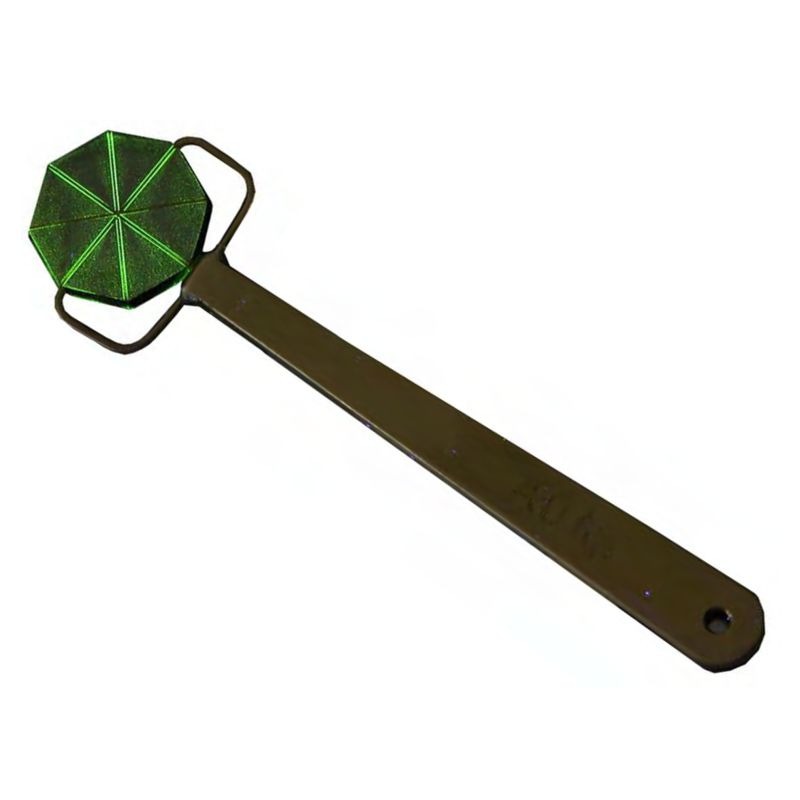

Indicator de camp magnetic D 250 (Indicator ASME)

Indicator de câmp magnetic D 250 (Indicator ASME)

Indicatorul ASME se utilizeaza pentru localizarea câmpurilor magnetice și direcțiilor lor in timpul efectuarii examinarii cu particule magnetice.
Flux magnetic adecvat se obține atunci când indicatorul este așezat cu partea de cupru in sus pe piesa de lucru in zona de interes și atunci când se aplica suspensie de particule magnetice se formeaza pe fața sa o indicație clar definita.
Indicatorul de câmp magnetic tip D 250 este proiectat in conformitate cu urmatoarele specificații:
MIL-STD-271 E, § 4.3.2.5.5, figura 8
NAVSHIPS 250-1500-1, § 12.4.1.5, figura 12 – 17
ASME, secțiunea V, Art. 25, SA-275, figura 8

Specificații:
Diametru etalon: 27 mm
Înalțime etalon: 4 mm
Lungimea suportului: 100 mm
Greutate: 42 g
