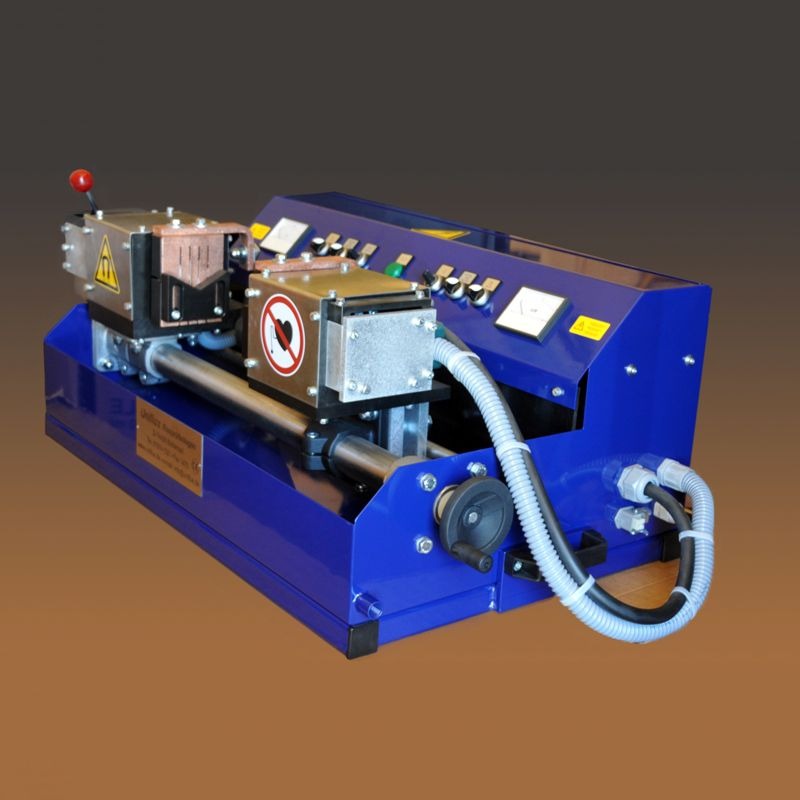

Instalatie de magnetizare MICRO-FLUX 300

Defectoscop MICRO-FLUX 300
pentru examinari magnetice conform DIN 54130 și DIN 54131

Defectoscopul MICRO-FLUX este dotat cu 2 circuite magnetice in serie defazate și dependente unul fața de celalalt. Aceștia pot funcționa separat sau combinate.

Executia Defectoscopului:
• carcasa conceputa ergonomic, din oțel inoxidabil
• rame de jug stabile
• partea stânga a dispozitivului de fixare este o cursa scurta acționata manual sau pneumatic
• partea dreapta a dispozitivului de fixare este deplasabila pentru reglarea lungimii de fixare
• lungimea de fixare 300 mm

Executia instalatiei electrice:
Panoul de comanda este inclus in construcția defectoscopului MICRO-FLUX
• 2 circuite de magnetizare:
- Magnetizare de curent pentru vizualizarea fisurilor longitudinale, max. 1000 A , continuu reglabil
- Magnetizare de câmp pentru vizualizarea fisurilor transversale, max. 10 kAW
• Racord electric: 3 x 400 V
• Fiecare circuit de magnetizare este prevazut cu instrument de masurare analog
• Fiecare circuit magnetic este prevazut cu reglaj electronic de putere
• Reglaj continuu pentru magnetizarea longitudinala și circulara
• Întrerupator de selectare conectat / deconectat pentru magnetizarea longitudinala și circulara
• Întrerupator de selectare conectat / deconectat pentru demagnetizarea longitudinala și circulara
• Pedala conform UVV

Conducerea procesului:
• Derularea automata a procesului de examinare
• Menținerea constanta a curentului magnetizarii de curent
• Demagnetizarea complet automata pentru magnetizarea de curent
• Demagnetizarea complet automata pentru magnetizare de câmp

Specificatii tehnice
Magnetizare de curent:
curent alternativ de max. 1000 A efectiv și 1400 A vârf pentru vizualizarea fisurilor longitudinale

Magnetizare de câmp:
jug de magnetizare de curent alternativ de max. 10 kAW pentru vizualizarea fisurilor transversale

Durata de conectare:
30%, absolut 10 sec conectat – 15 sec deconectat

Racord rețea:
3 x 400 V

Tensiune de comanda:
24 V curent continuu

Frecvența:
50 Hz

Puterea ceruta:
cca. 32 A

Lungimea pieselor de controlat:
de la 20 mm la 300 mm
