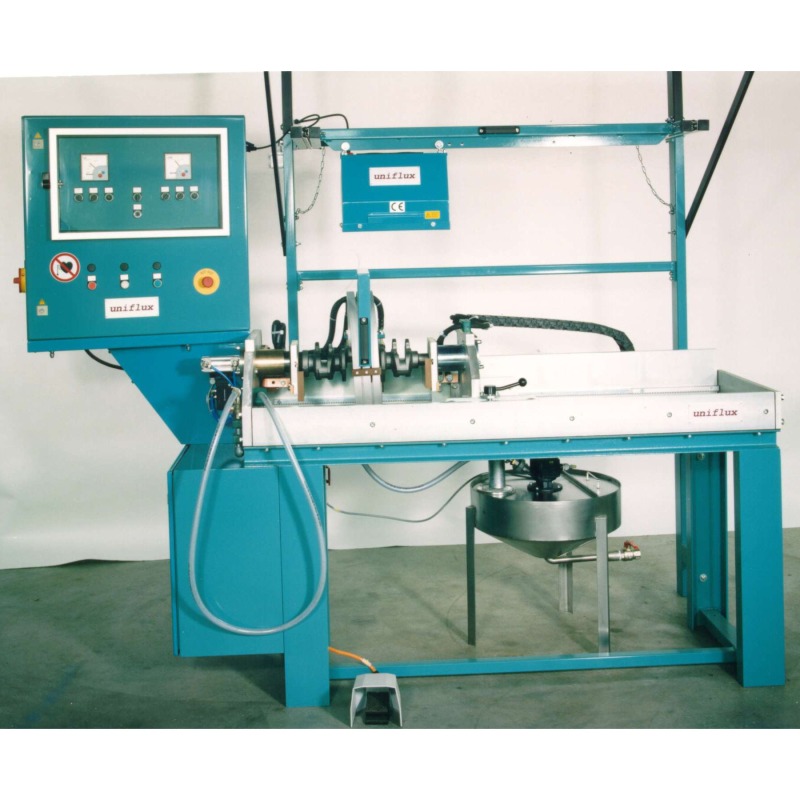

Instalatie de magnetizare UNI-FLUX 1000

Defectoscop UNI-FLUX 1000
pentru examinari magnetice conform DIN 54130 și DIN 54131

Executia Defectoscopului:
• carcasa stabila lacuita, cu vana (cada sub piesa de examinat) din oţel inoxidabil.
• dispozitivul de fixare din stânga este montat fix şi este prevazut cu un cilindru cu placuţa de contact cu o cursa de max. 7 mm.
• alimentarea cu curent electric a placuţelor de contact se efectueaza prin şine de cupru, placuţele de contact sunt captuşite cu perniţe de cupru D=120 mm.
• dispozitivul de fixare din dreapta este montat pe un carucior cu 4 role. Caruciorul se poeate poziţiona cu un braţ de fixare pe poziţia dorita.
• bobina de curent alternativ pentru magnetizarea de câmp este deplasabila şi este montata pe vana (cada) pentru suspensia de examinare. Diametrul interior este 350 mm.
• furtun de mâna cu robinet de reglare pentru umectarea piesei de examinat.
• pompa performanta pentru suspensia in ulei sau in apa, cu rezervor din oţel inoxidabil de 40 litri.
• pedala conform UVV

Funcţiile aparatului:
• Derularea comandata a procedurii de examinare
• Fixarea manuala a poieselor de controlat.
• Conectarea magnetizarii
• Deconectarea magnetizarii
• Demagnetizarea complet automata a magnetizarii de curent
• Demagnetizarea automata a magnetizarii de câmp

Specificatii tehnice
Magnetizare de curent:
2000A efectiv, pentru vizualizarea fisurilor longitudinale. Continuu reglabil

Magnetizare de câmp:
max.3500 Asp, continuu reglabil, diametrul bobinei 350 mm pentru vizualizarea fisurilor transversale

Tensiune de alimentare:
3 x 400V

Tensiune de comanda:
24 V

Frecvenţa:
50 Hz

Puterea ceruta:
cca. 32 A

Dimensiunea piesei de examinat:
50-1000 mm

Greutatea piesei de examinat:
max.100 kg

Aer comprimat:
5 bar, racord ½ ţoli
