Defectoscop gama seria 880

Aplicaţii

Dispozitivele de expunere model 880 sunt utilizate pentru aplicaţii industriale de radiografie gama, in principal cu Iridium-192, pentru a inspecta materiale şi structuri in intervalul de densitate de aproximativ 2,71g/cm³ pâna la 8,53 g/cm³.
Izotopii cu energie scazuta pot fi prelucraţi pentru a permite radiografierea materia-lelor şi structurilor de secţiuni subţiri de oţel şi a aliajelor de densitate scazuta.
Dispozitivele de expunere model 880 sunt, de asemenea, proiectate pentru utilizarea cu surse de activitate scazuta cu energii inalte ale fotonilor, pentru studii de absorbţie de masa (scanare gama) ale materialelor de inalta densitate de pâna la 18,7 g/cm³.

Dispozitivul de Expunere

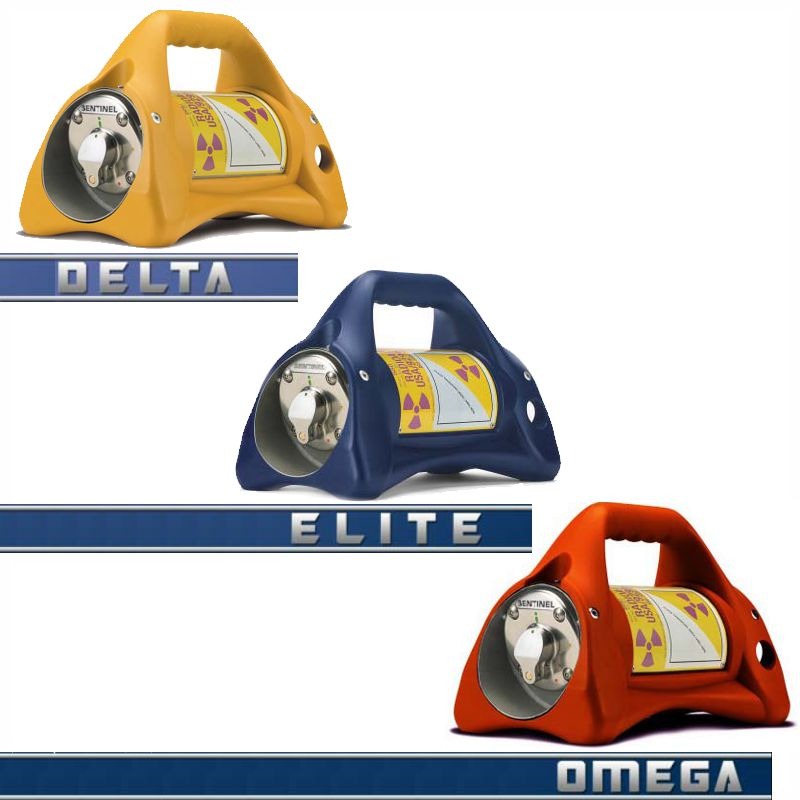

Proiectoarele de sursa SENTINEL™ Model 880 Delta, Elite şi Omega sunt dispozitive industriale de expunere radiografica portabile, uşoare şi compacte.
Corpul dispozitivului de expunere consta dintr-un tub de titan ""S"" şi un scut turnat din uraniu saracit (US) conţinut intr-un tub din oţel inoxidabil din seria 330, cu discuri din oţel inoxidabil sudate la fiecare capatformând o carcasa in forma de cilindru.
Discurile sunt incastrate pentru a oferi protecţie pentru mecanismul de blocare montat in spate şi pentru portul de ieşire montat frontal.
Modelul orientat orizontal permite ca mecanismul de blocare, conectorul ansamblului sursa şi portul de ieşire sa fie uşor de operat, simplificând conexiunea tuburilor de ghidare a surseişi tecilor de proiecţie.
Spaţiul gol din interiorul carcasei este umplut cu spuma rigida pentru a preveni patrunderea apei sau a materialelor straine , dar este deschis la presiunea atmosferica.
Corpul dispozitivului de expunere care conţine scutul din uraniu saracit (US), mecanismul de blocare şi portul de ieşire, capacele de protecţie şi etichetele necesare, conţine pachetul dematerial radioactiv de Tip B de transport*.

880 Omega
880 Elite
880 Delta

Dimensiuni
L: 33.8cm x l: 19.1cm x I: 22.9 cm

Greutate
15.0 kg
19.0 kg
23.6 kg

Activitatea scutului din uraniu saracit
2.7mCi (101MBq)
3.8mCi (141MBq)
5.4mCi (200MBq)

Certificare
Pachet de transport Tip A, 49CFR173.415 şi IAEA TS-R-1 (1996 Revizuit)
Pachet Tip B(U), Numar Certificat USNRC & USDOT USA/ 9296/B(U)-96, Pachet Tip B(U), CNSC CDN/E 199/-96

Acreditare
Modelele SENTINEL™ Delta, Elite, şi Omega 880 sunt proiectate, fabricate şi testate pentru a indeplini cerinţele ANSI N432-1980, ISO 3999:2004(E), IAEA TS-R-1 (1996),USNRC 10CFR34, 10CFR71, 49CFR173, MA-1059-D-334-S, şi CNSC R-061-0001-2-2012. În plus, dispozitivele de expunere sunt proiectate, fabricate şi deservite in cadrul unui program devAsigurare a Calitaţii care a fost acreditat conform prevederilor sistemului de calitate ISO 9001 (2004) şi aprobat in conformitate cu USNRC 10CFR71, Subsecţiunea H. Programul de Asigurare a Calitaţii include, de asemenea, cerinţele de raportare ale USNRC 10CFR21 pentru furnizorii de surse şi materiale auxiliare.

Carcasa Detaşabila
Carcasa este confecţionata dintr-o bucata, din material plastic cu rezistenţa ridicata la impact şi incorporeaza un mâner pentru transport şi o baza.

Materiale
Tub de titan ""S"", Scut din Uraniu Saracit, Teaca Tubulara şi Placi din Oţel Inoxidabil, Aluminiu, Alama, Tungsten, şi Poliuretan.

Ansambluri Sursa şi Conţinut Autorizat
Ansamblu sursa Model Numarul: A424-9 USNRC cu sursa inchisa Ir-192 dublu incapsulata. Numarul de Certificat de Formular Special IAEA/USDOT este USA/0335/S. În plus, urmatorii izotopi pot fi de asemenea utilizaţi in seria 880 de dispozitive de expunere: Se-75 (USA/0502/S-96), Yb-169 (USA/0597/S-96).

Izotop
Se-75
Ir-192
Yb-169

Numar Model Ansamblu
A424-25W
A424-9
91810

Domeniul de Energie Gama
66-401 keV
206-612 keV
8-308 keV

Perioada de injumataţire
120 Zile
74 Zile
32 Zile

Grosimea de lucru aproximativa in oţel
3-29 mm
12-63 mm
2-20 mm

Capacitatea Maxima a Dispozitivului/Sursei
Se-75: 80Ci 3.00TBq
Ir-192: 15Ci 0.55TBq
Yb-169: 30Ci 1.11TBq

Se-75: 150Ci 5.55TBq
Ir-192: 50Ci 1.85TBq
Yb-169: 30Ci 1.11TBq

Se-75: 150Ci 5.55TBq
Ir-192: 150Ci 5.55TBq
Yb-169: 30Ci 1.11TBq

Unitaţi de Comanda şi Tuburi de Ghidare
Proiectoarele din Seria 880 sunt concepute, fabricate şi aprobate pentru utilizarea in exclusivitate cu unitaţi de comanda şi accesorii autorizate de SENTINEL™.

Cerinţe de Inspecţie
Executaţi inspecţia zilnica pre-operaţionala pentru constatarea oricaror defecţiuni evidente ale sistemului. A se vedea manualul de funcţionare şi intreţinere a dispozitivului pentru cerinţele de intreţinere detaliate.

Cerinţe de Întreţinere
Cele mai multe reglementari naţionale cer inspecţia şi intreţinerea sistemului la intervale trimestriale. Deservirea completa anuala asigura integritatea sistemului. Frecvenţe mai scurte de inspecţie şi intreţinere sunt necesare atunci când sistemul este utilizat in medii de operare severe. În unele cazuri, sistemul ar trebui sa fie deservit imediat dupa anumite lucrari executate in condiţii de mediu de lucru severe. A se vedea manualul de funcţionare şi intreţinere a dispozitivului pentru cerinţele de intreţinere detaliate.
