Sistem Modular Distributie si Comanda a Motoarelor Electrice

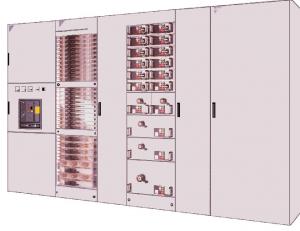

Sistem Modular pentru Distributie si pentru Comanda Centralizata a Motoarelor Electrice (MCC) - MODAN 6000max. 6300 A ( 2500 A)

DESTINATIE:

Aplicatii care cer fiabilitate si securitate maximã:

- centrale electrice

- fabrici de ciment

- uzine metalurigice

- combinate petrochimice

- industria miniera

EXECUTIE:

 Debrosabila

Plug-in

Fixa

CARACTERISTICI TEHNICE

Standarde  IEC 439-1. EN 60439-1 DIN VDE 0660 part 500

Tensiune nominala de izolare  1000 V

 Tensiune nominala  690 V

Curent nominal bare generale (max.) 6300 A; (2500 A - MODAN 2000)

Curent de scurtcircuit de scurta durata (1s)  50 - 100kA; (60kA - MODAN 2000)

 Curent de stabilitate dinamica (max.)  143 - 330kA; (126kA - MODAN 2000)

Protectia persoanei si echipamentului  IEC 204 (UE D73/23EEC)

Compatibilitate electromagnetica  89/336 EEC

Testare la arc electric intern (IEC 1641)

- normal 63kA (300 ms)

- cu sistem ARCON  100kA (3÷5 ms)

 Forme de separare (IEC 439-1)  form 1 to 4 b (1 to 2 for MODAN 2000)

Dimensiuni (mm)

- Inaltime  2200

- Latime  400, 600, 800, 1000, 1200

 - Adancime  600, 800 (400 mm - MODAN 2000)

Grad de protectie (IEC 529, DIN 40050)  IP 30 to IP 54

SIGUR, COMPACT, SIMPLU

Permite interventii, chiar sub tensiune

Structura compacta si manipulare usoara a unitatilor debrosabile, fara scule suplimentare

Testare la cutremure, socuri mecanice si vibratii.

Intrare principala:racordare cu bare capsulate sau cabluri (MODAN 2000 - numai cu cablu)

Accesibilitate:

Unghi deschidere usa 135/180°

Zavor cu inchidere in 3 puncte

Indicatoarele/dispozitivele de control montate pe usa

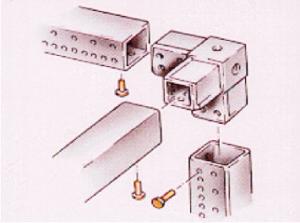

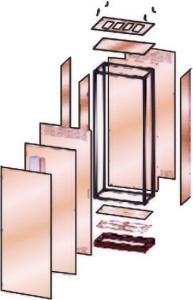

Robustete mecanica:Cadre demontabile cu sectiune patrataTabla galvanizata; Fara colturi ascutite

Iesire:

pe sus sau jos; cu cabluri

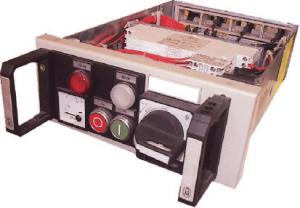

Executie debrosabila (MODAN 6000)

Priza de intrare:

cuplate pe bara verticala tip C

Toate unitatile debrosabile au disponibile pozitiile:conectat, test, deconectat si interblocare mecanica pentru prevenirea manevrarii gretite (in sarcina).

Executie Plug - In (MODAN 6000 - MODAN 2000)

 Priza de intrare: tip “furca”
