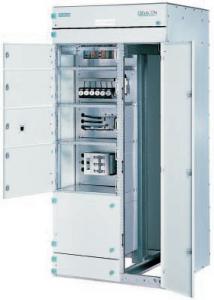

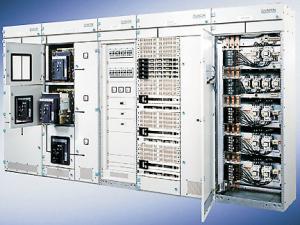

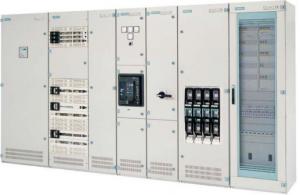

Sistem Modular Multifunctional de Tablouri Electrice - SIVACON 8 PT

Sistem Modular Multifunctional de Tablouri Electrice - SIVACON 8 PT

Distributie de Joasa

Tensiunemax. 7400 A

Echipamnte electrice de joasa tensiune

Executie:

Debrosabila

DemontabilaFixa

Tehnologie modulara standardizata

Configurare usoara

Functionare garantata, datorita incercarilor de tip (TTA)

CARACTERISTICI TEHNICE

 Standarde  IEC 60439-1, IEC 61641, DIN VDE 0660 part 500

 Dimensiuni (mm)

- Inaltime  2000, 2200, 2600

- Latime  400, 600, 800, 1000, 1200

- Adancime  600, 800, 1000, 1200

Grad de protectie (cf. IEC 529)  IP 30 to IP 54

Tensiune nominala de izolare  1000 Vca; cc

Tensiune nominala  690 Vca

Curent nominal de bare generale (max.)  7400 A (3200 A)

Curent de scurtcircuit de scurta durata (1s)  Max. 150 kA

Curent de stabilitate dinamica (max.)  375 kA

Compatibilitate electromagnetica  89/336 EEC

Testare la arc electric intern (IEC 1641)  50 kAef, 690V, 300 ms

MULTIFUNCTIONAL, SIGUR, PERFORMANT

Permite interventii si extinderi, chiar sub tensiune

Structura compacta si manipulare usoara a unitatilor debrosabile, fara scule suplimentare

Testare la cutremure, socuri mecanice si vibratii.

Structura precisa si solida

Cadrul - tabla zincata termic, grosime 2,5 mm, profilata pe masini cu comanda numerica

Sistem flexibil de usi pentru toate cerintele (unghi de deschidere 180°)

Inchizatori cu arc previn deschiderea nedorita a usilor

Adaptare optima la conditiile de montaj

 Montare la perete sau individual

Alimentare prin cabluri sau sisteme de bare pe sus sau pe jos

Plecari in cabluri racordate frontal sau in spate

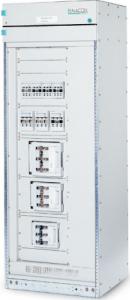

Tablouri pentru comanda centralizata a motoarelor (MCC)

Module standard atestate prin incercari de tip

Protectie intrinseca a personalului

Inlocuirea unitaþilor fara oprirea tabloului

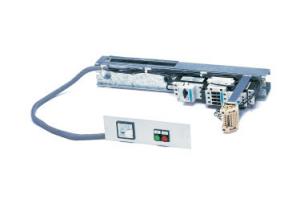

Executie Plug-In

Structura compacta: max. 22 plecari/dulap

Manevrare usoara si sigura

Elemente de comanda si semnalizare montate pe usa

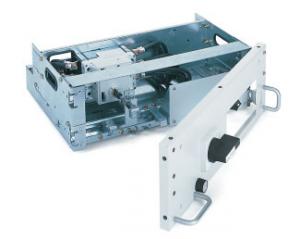

Executie debrosabila

 Siguranta si flexibilitate in exploatare

Pozitii de operare: conectat, test, deconectat

Interblocari mecanice previn manevrele gresite

Panou frontal cu balamale pentru H>200mm

Intreruptor automat

Executie fixa

Compensarea puterii reactive

Aplicatii specifice
