Sistem Modular pentru Distributie si Comanda Centralizata a Motoarelor

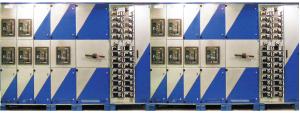

Sistem Modular pentru Distributie si Comanda Centralizata a Motoarelor (MCC) - E L M O

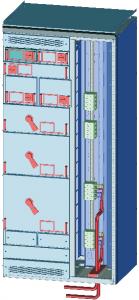

Conectare Fata - max 6000 A

principalele componente si subansamble in executie (aparate, sertare, bare derivatie, cuple, izolatori)

cabluri de forta si comanda conectate prin fata

EXECUTIE:

Debrosabila

Plug-In

Fixa

CARACTERISTICI TEHNICE

Standarde  IEC 439-1.

Tensiune nominala de izolare  1000 V

Tensiune nominala  690 V

 Curent nominal de bare generale (max.)  6000 A

 Curent de scurtcircuit de scurta durata (1s)  50 - 100 kA

Curent de stabilitate dinamica (max.)  110 -220 kA

 Protectia persoanei si echipamentului IEC 439-1; IEC 204

Compatibilitate electromagnetica  89/336 EEC

Testare la arc electric intern - normal  63kAef (300 ms) - IEC 1641

Forme de separare (IEC 439-1)  form 1 to 4 b

 Dimensiuni (mm)- Inaltime  2200

- Latime  400, 600, 700, 800, 1000, 1200 mm

 - Adancime  700, 800, 1000 mm

Grad de protectie (IEC 529, DIN 40050)  IP 31 to IP 54

SIGUR, COMPACT, SIMPLU

Permite interventii si extinderi, chiar sub tensiune

Structura compacta si manipulare usoara a unitatilor debrosabile, fara scule suplimentare

Testare la cutremure, socuri mecanice si vibratii.

Intrare principala:

racordare cu bare capsulate sau cabluri

Accesibilitate:

Unghi deschidere usa 135/180°

Zavor cu inchidere in 3 puncte

Indicatoarele montate pe usa

Confectie metalica fexibila fara sudura

Robustete mecanica:Cadre demontabile cu sectiune patrataTabla galvanizata; Fara colturi ascutite

Iesire: pe sus sau jos; cu cabluri

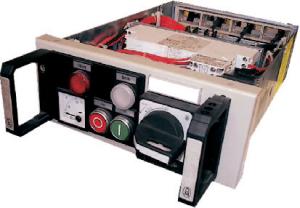

Executie debrosabila  max. 30 sertare/drawers

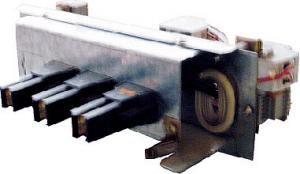

Priza de intrare: cuplate pe bara verticala tip C

Toate unitatile debrosabile au disponibile pozitiile: conectat, test, deconectat si interblocare mecanica pentru prevenirea manevrarii gretite ( in sarcina).

Executie Plug-In
